ポンプ揚程とは？意味や仕組みを解説！（揚程ポンプ：ポンプ全揚程とは：計算方法：圧力：30m）

ポンプを選定するとき、流量と並んで必ず確認したい数値が揚程です。

揚程は水をどの高さまで運べるかを示す目安ですが、単純に高低差だけを見ればよいわけではありません。

配管の長さや曲がり、バルブ、水の勢いなども関わるため、意味を取り違えると能力不足や電力の無駄につながります。

この記事ではポンプ揚程の基本、全揚程の計算方法、圧力との関係、30mという数値の見方まで、選定に役立つポイントをわかりやすく整理します。

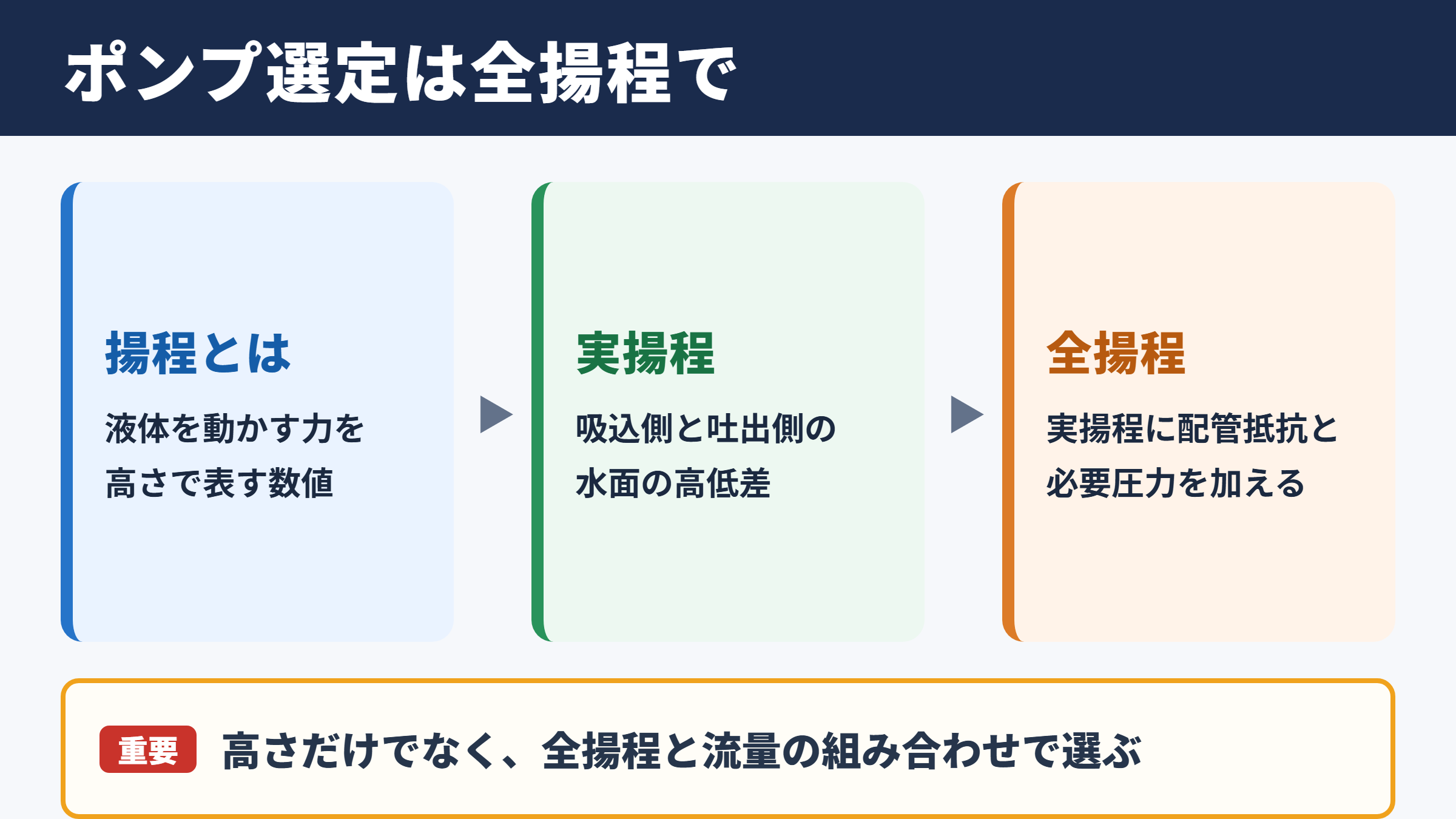

ポンプ揚程の意味と全揚程の考え方

それではまずポンプ揚程の意味と全揚程の考え方について解説していきます。

揚程が示す水を押し上げる能力

ポンプ揚程とは、ポンプが液体に与えられるエネルギーを、水柱の高さに換算して表したものです。

単位にはmが使われ、揚程30mのポンプなら、理論上は水を30mの高さまで押し上げられる能力を持つという見方ができます。

ただし、実際の設備では配管内で抵抗が発生するため、30m上にあるタンクへ必ず安定して送水できるという意味ではありません。

揚程は高さそのものではなく、液体を動かすために必要なエネルギーの大きさを高さで表現した数値です。

水槽から屋上タンクへ送るケースを考えると、地面からタンクまでの高さだけでなく、配管を通る間に失われる力も補う必要があります。

この考え方を理解すると、地下水のくみ上げ、給水設備、農業用散水、循環設備など、幅広い用途でポンプ仕様を読み解きやすくなるでしょう。

実揚程と全揚程の違い

実揚程は、吸込側の水面と吐出側の水面の高低差を指すことが多く、静的な高さの差を把握するための数値です。

一方の全揚程は、実揚程に配管抵抗や出口で必要となる圧力などを加えた、運転時にポンプへ求められる総合的な揚程です。

カタログで性能曲線を見る際に中心となるのは、通常はこの全揚程になります。

たとえば水源から貯水槽までの高低差が10mであっても、配管摩擦が5m、水槽入口で必要な圧力相当が3mあれば、必要な全揚程は18m程度です。

高さが10mだから10m揚程のポンプを選べばよい、と考えると送水量が不足するおそれがあります。

ポンプ選定で見るべき数値は、建物や設備の高さだけではありません。実揚程、配管損失、水頭差、必要圧力を合わせた全揚程で判断することが重要です。

揚程と流量が同時に決まる仕組み

ポンプは揚程だけで能力が決まる機械ではなく、流量との組み合わせで性能が変化します。

一般に遠心ポンプでは、流量が増えるほど発生できる揚程は低くなる傾向があります。

この関係を示すグラフがポンプ性能曲線です。

配管側にも、流量が増えるほど抵抗が大きくなるという特性があり、ポンプ性能曲線と配管の抵抗曲線が交わる点で実際の運転状態が決まります。

この交点は運転点と呼ばれます。

必要揚程を満たしていても、必要流量が確保できなければ目的の設備としては不足となるため、二つの数値を必ずセットで確認しましょう。

用語	主な意味	確認する場面
揚程	液体へ与えるエネルギーを高さで表した値	ポンプ能力の基本確認
実揚程	吸込水面と吐出水面の高低差	設置場所や水槽高さの確認
損失揚程	配管や継手などの抵抗で失われる分	配管ルートの設計
全揚程	実揚程と損失揚程などを合算した必要値	機種選定と性能曲線の確認
運転点	ポンプ特性と配管特性が釣り合う点	実際の流量と圧力の予測

全揚程を構成する水頭の種類

続いては全揚程を構成する水頭の種類を確認していきます。

実揚程となる位置水頭

位置水頭とは、水面や測定点の高さによって生じるエネルギーの差です。

ポンプ設備では、吸込水槽の水面から吐出先の水面までの垂直方向の差を求める場面で使います。

水を地上のタンクから屋上のタンクへ運ぶ場合は、吐出側の水面が高いほど必要な位置水頭も大きくなります。

反対に、ポンプより高い場所にある水槽から液体を受ける場合、吸込側の条件が有利になることもあります。

ただし、吸込条件と吐出条件は分けて考える必要があります。

吸込側の水面が低すぎると、揚程の問題とは別にキャビテーションや呼び水不足が起きる可能性があるため注意が必要です。

配管抵抗による損失揚程

損失揚程は、液体が配管内を流れるときの摩擦や乱れによって失われるエネルギーです。

直管の長さ、配管径、流速、材質、エルボ、ティー、逆止弁、ストレーナーなどが損失に影響します。

特に細い配管で多くの水を流そうとすると流速が上がり、摩擦損失は急に大きくなります。

配管を細くして初期費用を抑えても、損失揚程が増えれば大型ポンプや高い電力費が必要になるかもしれません。

配管が長い設備や、曲がりが多い改修工事では、見た目の高低差より損失揚程のほうが大きくなることもあります。

既設配管を流用する場合は、配管図だけでなく、内部の詰まり、腐食、弁の開度も確認しておくと安心です。

吐出圧力と速度水頭

吐出先が密閉タンクや加圧設備の場合、液面の高さだけではなく、タンク内の圧力を押し返す力も考慮します。

この圧力を水柱の高さへ換算したものが圧力水頭です。

また、ノズルから勢いよく水を出す設備では、流速が持つエネルギーも必要となります。

散水ノズル、洗浄装置、冷却スプレーなどでは、出口で必要な速度水頭が無視できないことがあります。

通常のタンク移送では速度水頭の影響が比較的小さいケースもありますが、設計条件として求められているときは算入が必要です。

全揚程の基本的な考え方は、実揚程に損失揚程と必要な圧力水頭を加える方法です。概算では、全揚程は高低差に配管損失と出口圧力相当分を足した値として整理できます。

ポンプ揚程と圧力の換算関係

続いてはポンプ揚程と圧力の換算関係を確認していきます。

水柱メートルで表す圧力の目安

水の場合、揚程10mはおおむね0.1MPaに相当します。

より細かく見ると、水柱10.2mが約0.1MPaという関係です。

そのため、揚程30mなら約0.29MPaから0.30MPa程度の圧力に相当すると考えられます。

これはポンプの出口で得られる圧力を簡単にイメージする際に便利な換算です。

ただし、圧力計の表示値は測定位置、配管の抵抗、流量、水温などによって変わります。

揚程30mと圧力0.3MPaは水を基準とした概算上の対応関係であり、実運転の圧力をそのまま保証する数値ではありません。

揚程30mのポンプでできること

揚程30mのポンプは、30mの高低差だけを持つ配管に余裕なく対応する機種ではありません。

高低差が30mなら、配管摩擦や吐出側の必要圧力を加えた時点で全揚程が30mを超える可能性が高いためです。

たとえば高低差が20mで、配管損失が6m、吐出先で0.04MPa程度の圧力が必要なら、圧力水頭約4mを加えて全揚程は約30mになります。

この条件で揚程30mの性能点に近いポンプを選ぶと、必要流量で能力が足りない場合があります。

性能曲線上で、必要流量における揚程が30m以上あるかを確認することが大切です。

揚程30mという表記だけで判断せず、必要流量時の性能曲線を確認してください。最大揚程30mの機種は、流量が増えた運転点では揚程が大きく下がることがあります。

水以外の液体で変わる注意点

揚程は高さで示すため、液体の比重が変わっても、同じ揚程を発生させるポンプの基本的な高さ能力は大きく変わりません。

一方で、圧力に換算するときは液体の比重が影響します。

比重が大きい液体では、同じ揚程でも圧力は高くなります。

さらに粘度が高い液体では、配管抵抗やポンプ内部の損失が増え、カタログどおりの性能を出せない場合があります。

油、薬液、スラリー、糖液などを扱う場合は、水用の性能曲線をそのまま当てはめず、液体の比重、粘度、温度、固形物の有無をメーカーへ伝えることが必要です。

揚程	水での圧力目安	用途を考える際の目安
10m	約0.1MPa	低層への送水や短距離の移送
20m	約0.2MPa	中程度の高低差を含む給水
30m	約0.3MPa	高低差と配管抵抗を含む設備
40m	約0.4MPa	多層階や長い配管への送水
50m	約0.5MPa	高い圧力が必要な給水や洗浄

ポンプ全揚程の計算方法

続いてはポンプ全揚程の計算方法を確認していきます。

高低差を測る手順

全揚程の計算では、最初に吸込側と吐出側の基準となる水面の高さを確認します。

開放水槽から別の開放水槽へ送る場合は、それぞれの通常運転時の水面を基準にするのが基本です。

水槽の底やポンプの設置床ではなく、水面同士の差を見る点が重要です。

運転によって水位が上下する設備なら、最も条件が厳しくなる低水位と高水位を想定して計算します。

地下ピットから地上の受水槽へ揚水する場合、吸込水位が下がり、吐出水位が上がる状況が最大の実揚程となります。

配管損失を見積もる手順

配管損失を正確に求めるには、配管径、管種、管長、流量、継手の数、バルブの種類を整理します。

計算には摩擦損失表や配管計算ソフトを用いる方法が一般的です。

概算で済ませる場合でも、直管だけを見て曲がりや弁を無視すると、必要揚程を小さく見積もりやすくなります。

ストレーナーやフィルターは汚れによって抵抗が増加するため、初期状態だけでなく、使用中の余裕も考慮しましょう。

配管抵抗は流量の増加とともに大きくなりやすいため、将来の増量運転も含めて確認すると、後からの能力不足を防ぎやすくなります。

計算例で見る必要揚程

ここでは地下水槽から屋上水槽へ水を送るケースを考えます。

水面の高低差を18m、配管と継手による損失を7m、吐出側で必要な圧力相当を2mと見積もった場合、必要な全揚程は27mです。

このときに必要流量が毎分100Lであれば、毎分100Lの位置で27m以上を出せるポンプを選定します。

最大揚程が27mを少し超えているだけの機種ではなく、性能曲線の該当流量で余裕があるかを見る必要があります。

計算例では、高低差18mに配管損失7mと必要圧力2mを加えます。必要全揚程は27mとなり、選定時は必要流量において27m以上を確保できる性能曲線を確認します。

全揚程の計算に余裕を持たせる場合でも、過大なポンプ選定には注意が必要です。揚程が高すぎると流量過多、騒音、振動、電力増加、配管への負担につながることがあります。

揚程ポンプの選定と性能曲線

続いては揚程ポンプの選定と性能曲線を確認していきます。

性能曲線から運転点を読む方法

ポンプ性能曲線は、横軸に流量、縦軸に揚程を取って示されることが多いグラフです。

必要流量を横軸からたどり、必要全揚程を縦軸からたどった交点付近に、選定候補の性能曲線があるかを確認します。

曲線より上側に必要条件がある場合、そのポンプでは能力が不足します。

一方で、曲線から大きく離れて余裕がありすぎる場合は、実際の流量が増えすぎる可能性があります。

適正な運転範囲に収まるか、効率のよい領域に近いかも併せて確認したいポイントです。

必要流量と余裕の決め方

必要流量は、送水に必要な時間、使用する機器の同時使用率、タンク容量、散水面積などから決めます。

たとえば貯水槽を短時間で満水にしたい場合、流量を増やせば時間は短縮できますが、配管抵抗も増えます。

その結果、求められる全揚程が上がり、より大きな動力が必要になるかもしれません。

流量だけを優先するのではなく、揚程、電力、配管径、運転時間のバランスで考えることが、経済的な設備計画につながります。

余裕率については、配管の将来的な劣化や運転条件の変動を見込みつつ、メーカー推奨範囲や設備仕様に沿って決めるとよいでしょう。

過大選定と能力不足のリスク

能力不足のポンプでは、予定した流量が出ず、水槽への補給時間が長くなったり、末端設備の圧力が不足したりします。

高低差の変化やフィルターの目詰まりで、さらに不安定になることもあります。

反対に過大なポンプでは、必要以上の流量が流れて配管の流速が高くなり、ウォーターハンマー、騒音、振動を招く場合があります。

吐出弁を絞って調整する方法もありますが、常時大きく絞る運転はエネルギーを無駄にしやすいため、インバーター制御や適正な羽根車径を検討する価値があります。

ポンプは大きければ安心という設備ではなく、必要な運転点に合っていることが重要です。

確認項目	不足時に起こりやすいこと	過大時に起こりやすいこと
揚程	高所へ届かない、圧力不足	配管や機器への圧力負担
流量	給水や移送に時間がかかる	流速上昇、振動、騒音
動力	運転が不安定になる	消費電力が増える
配管条件	損失を補えない	弁を絞る運転になりやすい
