ボルンハーバーサイクルは、イオン結晶ができるときのエネルギー変化を段階別に整理し、直接測りにくい格子エネルギーを求めるための考え方です。

塩化ナトリウムなどのイオン結合を学ぶ際には、原子がイオンになり、気体の粒子から結晶が生じるまでの流れを追うことが重要になります。

用語が多く見えますが、熱化学方程式とヘスの法則を軸にすると、各段階の意味を無理なく結び付けられるでしょう。

ボルンハーバーサイクルの意味

それではまずボルンハーバーサイクルの意味と、計算で何が分かるのかについて解説していきます。

イオン結晶の生成過程を分解する考え方

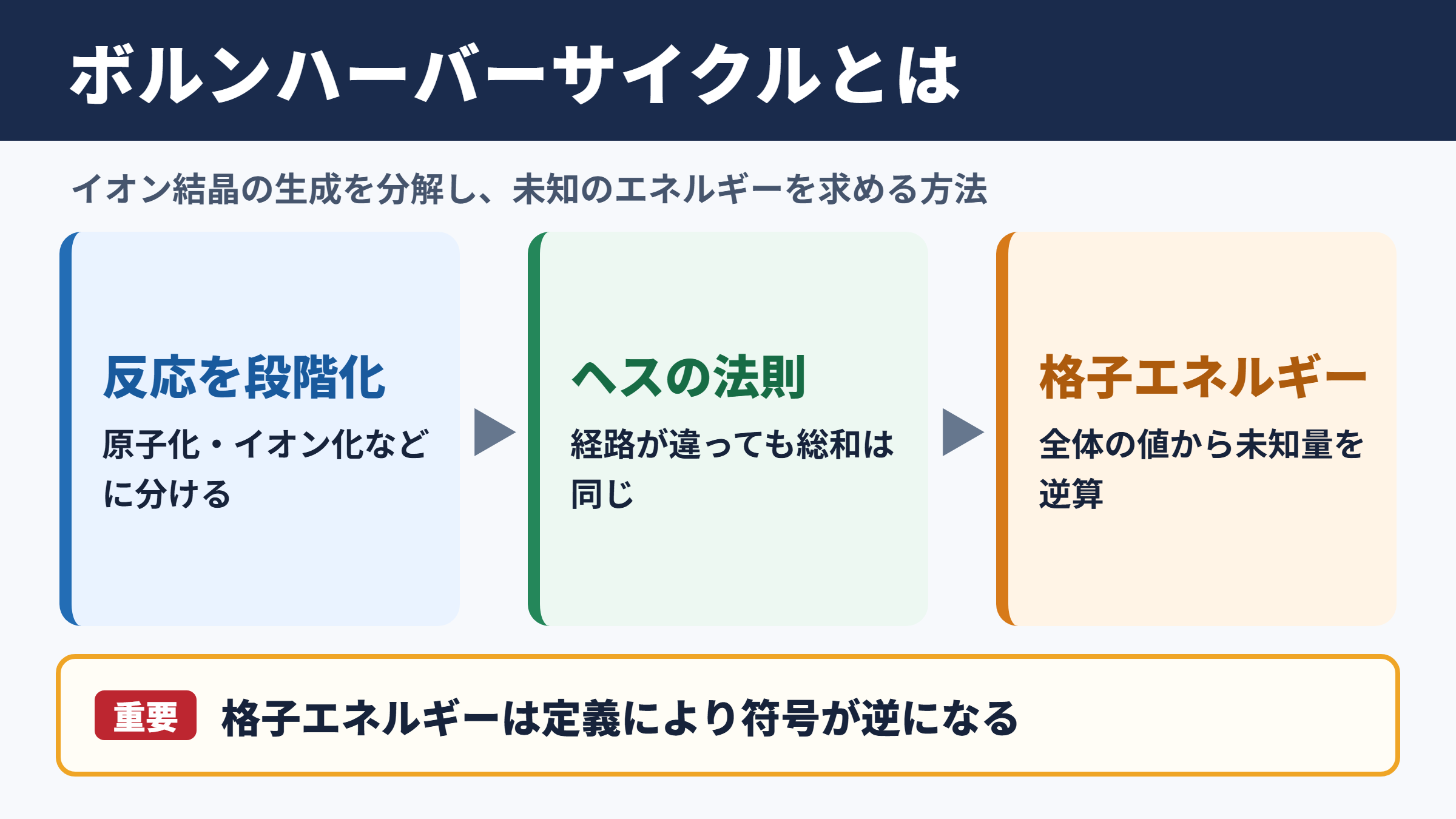

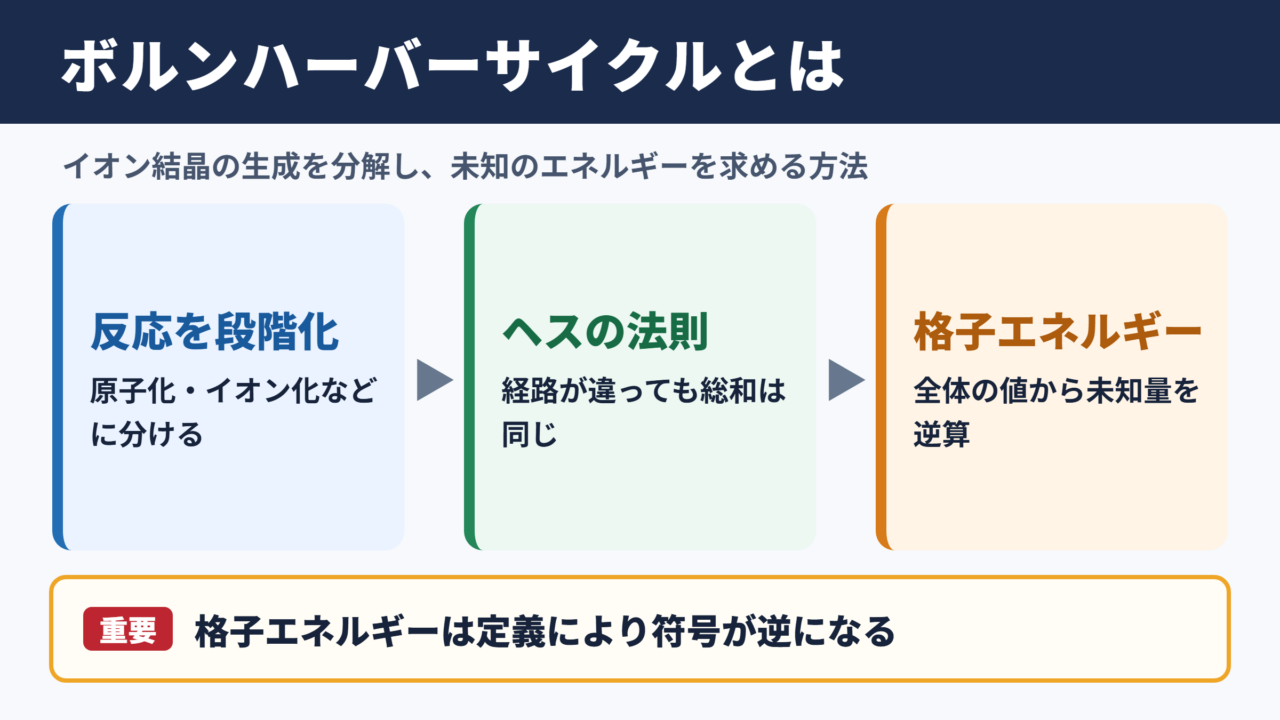

ボルンハーバーサイクルとは、イオン結晶が生成する反応を、いくつかの仮想的な段階に分けて扱う熱化学的な手法です。

名称は、提案者であるマックス ボルンとフリッツ ハーバーに由来します。

たとえば塩化ナトリウムでは、ナトリウム金属と塩素分子から固体の塩化ナトリウムができる反応を考えます。

この反応全体の生成エンタルピーは実験によって求められますが、結晶中で陽イオンと陰イオンが引き合う強さを直接測定することは簡単ではありません。

そこで、反応を原子化、イオン化、電子親和力、結晶化といった段階に分け、全体のエネルギー保存から未知の値を逆算するのです。

途中の段階が実際に独立して起きる必要はありません。

あくまで始状態と終状態が同じであれば、どの経路をたどってもエンタルピー変化の合計は等しいというヘスの法則を利用しています。

格子エネルギーを求めるための役割

格子エネルギーは、気体状態の陽イオンと陰イオンから、1モルのイオン結晶が生成するときに放出されるエネルギーとして表されることがあります。

一方で、結晶を気体イオンへ完全に引き離すために必要なエネルギーとして定義される場合もあります。

この二つは符号が逆になるため、問題文や教科書の定義を最初に確認する必要があります。

前者の定義では結晶生成で熱が出るため負の値になり、後者の定義では結晶を壊すため正の値になります。

数値の大きさは同じでも、格子形成エンタルピーと格子解離エンタルピーを混同すると符号を誤るため注意が必要です。

ボルンハーバーサイクルでは、昇華エンタルピーや結合解離エネルギー、イオン化エネルギー、電子親和力、標準生成エンタルピーを組み合わせます。

これにより、実験値をそのまま得にくい格子エネルギーを、他の熱化学データから推定できます。

ヘスの法則とのつながり

ヘスの法則では、ある反応のエンタルピー変化は、反応経路によらず始状態と終状態だけで決まります。

ボルンハーバーサイクルは、この法則を図や式で扱いやすくしたものと考えると理解しやすいでしょう。

たとえば金属原子を気体にし、電子を取り去って陽イオンにする過程にはエネルギーが必要です。

反対に、ハロゲン原子が電子を受け取って陰イオンになると、一般にはエネルギーが放出されます。

最後に気体イオンが規則正しく並んで結晶になると、大きな静電気的引力によりエネルギーが下がります。

この最後の変化が格子エネルギーであり、イオン結合の強さを数量的に考えるための重要な指標になります。

塩化ナトリウムを例にした反応経路

続いては塩化ナトリウムを例に、ボルンハーバーサイクルの各段階を確認していきます。

標準生成反応の設定

まず、標準状態にあるナトリウム金属と塩素分子から、固体の塩化ナトリウムが生成する反応を設定します。

ナトリウムと塩素が直接反応して塩化ナトリウムになる経路を一つの経路とします。

もう一つの経路では、両方の元素を気体原子や気体イオンに変えた後、結晶を作ります。

二つの経路は同じ始状態と終状態を結ぶため、エンタルピー変化の合計は一致します。

この対応関係を整理することで、未知数である格子エネルギーを含んだ式を立てられます。

ナトリウム原子の気体化とイオン化

固体のナトリウムは、まず気体のナトリウム原子に変わります。

このとき必要になるのが昇華エンタルピーです。

固体の粒子同士を離し、気体として存在させるにはエネルギーが必要なので、通常は正の値になります。

次に、気体のナトリウム原子から電子を1個取り去り、Na⁺に変えます。

この変化に必要なエネルギーが第一イオン化エネルギーです。

電子を原子核の引力から引き離すため、ここでもエネルギーは吸収されます。

ナトリウムは最外殻電子を1個失うことでネオンと同じ電子配置に近づき、比較的安定な陽イオンになります。

ただし、安定なイオンになりやすいことと、電子を取り去る過程そのものが吸熱であることは別の話です。

塩素原子の生成と電子の受け取り

塩素は常温常圧でCl₂という二原子分子として存在します。

そのため、塩素原子を1モル用意するには、Cl₂分子の結合を切るエネルギーの半分を考えます。

続いて塩素原子が電子を1個受け取り、Cl⁻になります。

この段階のエネルギー変化が電子親和力です。

電子親和力は、電子を受け取ったときに放出されるエネルギーとして正の値で示す資料もあれば、エンタルピー変化として負の値で示す資料もあります。

格子エネルギーと同様に、定義と符号を確認する習慣が欠かせません。

塩素原子は電子を受け取ることで閉殻に近い電子配置となり、陰イオンとして安定化します。

格子エネルギーとイオン結合の関係

続いては格子エネルギーがイオン結合の強さとどのように関係するのかを確認していきます。

結晶化で放出されるエネルギー

気体状態のNa⁺とCl⁻が近づくと、反対符号の電荷の間に強い静電気的引力が働きます。

イオンが規則的に配列して塩化ナトリウム結晶を作ると、系のエネルギーは大きく下がります。

この安定化の度合いを表す値が格子エネルギーです。

陽イオンと陰イオンの組み合わせが形成されることで、原子をイオン化するまでに必要だったエネルギーの多くが補われます。

そのため、金属原子から電子を奪う段階が吸熱であっても、全体として安定なイオン結晶ができる場合があります。

イオン結晶が安定に存在できる大きな理由は、格子形成による著しいエネルギー低下にあります。

イオン半径と電荷数の影響

格子エネルギーの大きさは、主にイオンの電荷数とイオン間距離に影響されます。

クーロンの法則の考え方では、電荷の積が大きいほど引力は強くなります。

また、イオン中心間の距離が短いほど、引力は大きくなります。

たとえばNa⁺とCl⁻より、Mg²⁺とO²⁻のように電荷数が大きい組み合わせでは、一般に格子エネルギーも大きくなる傾向があります。

さらにイオン半径が小さいと、電荷同士がより近づきやすくなります。

その結果、結晶を壊すために必要なエネルギーも大きくなり、融点が高くなる傾向が見られます。

影響する要素	格子エネルギーへの影響	結晶の性質への関連
イオンの電荷数	電荷数が大きいほど増大しやすい	融点や硬さが高くなりやすい
イオン半径	半径が小さいほど増大しやすい	イオン間の引力が強まりやすい
結晶構造	配列や周囲のイオン数によって変化	安定性や密度に影響する
電荷の組み合わせ	正負の電荷の積が大きいほど増大しやすい	高融点の塩を作る要因になる

融点や溶解性との関連

格子エネルギーが大きいイオン結晶は、粒子同士の結び付きが強いため、一般に融点が高くなります。

結晶を融解させるには、規則正しい配列を崩し、イオン間の引力を弱めるだけのエネルギーが必要になるためです。

水への溶けやすさは格子エネルギーだけでは決まりません。

水分子がイオンを取り囲む水和によって放出されるエネルギーも関係します。

格子を壊すためのエネルギーと、水和によって得られる安定化を比べることで、溶解の起こりやすさを考えられます。

格子エネルギーが大きいから必ず水に溶けない、という単純な判断はできません。

熱化学方程式と計算方法

続いては熱化学方程式を使い、格子エネルギーを計算する手順を確認していきます。

必要な熱化学データの整理

塩化ナトリウムのボルンハーバーサイクルでは、主に五つの値を用います。

ナトリウムの昇華エンタルピー、塩素分子の結合解離エネルギー、ナトリウムの第一イオン化エネルギー、塩素の電子親和力、そして塩化ナトリウムの標準生成エンタルピーです。

問題によっては、各値の表し方や単位が異なることがあります。

基本的にはkJ mol⁻¹に統一し、反応式の係数に応じて数値を調整します。

とくにCl₂の結合解離では、塩化ナトリウム1モルの生成に塩素原子1モルが必要となるため、分子1モル分の結合解離エネルギーをそのまま使わないよう注意します。

反応式の係数とデータの基準量をそろえる作業が、計算の精度を左右します。

段階	塩化ナトリウム生成での内容	エネルギー変化の傾向
昇華	Na 固体からNa 気体	吸熱
原子化	1/2 Cl₂ 気体からCl 気体	吸熱
第一イオン化	Na 気体からNa⁺ 気体と電子	吸熱
電子付加	Cl 気体と電子からCl⁻ 気体	発熱になりやすい
格子形成	Na⁺ 気体とCl⁻ 気体からNaCl 固体	大きな発熱

格子形成エンタルピーの式

格子形成エンタルピーをΔHlattとすると、塩化ナトリウムの標準生成エンタルピーは、各段階のエンタルピー変化の和として表せます。

電子親和力をエネルギー放出量として正の値で与える場合は、式の中で引き算として扱うことがあります。

記号が同じでも採用している定義によって式が変わるため、丸暗記よりも各反応が吸熱か発熱かを確認することが大切です。

格子形成を負の値として求めるのか、結晶の解離を正の値として求めるのかも、問題文に合わせましょう。

計算時に起こりやすい符号の誤り

最も多い誤りは、電子親和力と格子エネルギーの符号を一律に扱うことです。

電子親和力は、電子を受け取る際に放出されるエネルギー量として正で示される場合があります。

しかし反応のエンタルピー変化として考えるなら、発熱過程なので負です。

また、格子エネルギーを結晶形成として定義した場合は負であり、結晶を分離するエネルギーとして定義した場合は正になります。

式を作る前に反応矢印を書き、各矢印に吸熱または発熱の意味を添えると混乱を減らせます。

数値だけを並べるのではなく、粒子がどの状態からどの状態へ移るかを毎回確認することが確実な解法です。

理解を深めるための着眼点

続いてはボルンハーバーサイクルを暗記で終わらせず、理解につなげるための着眼点を確認していきます。

粒子の状態変化を図として捉える視点

ボルンハーバーサイクルでは、元素の標準状態、気体原子、気体イオン、イオン結晶という状態の移り変わりを追います。

それぞれの段階で粒子がどのように変化するのかをイメージすると、式の意味が見えやすくなります。

固体の金属がばらばらの原子になる段階では、金属結合を弱める必要があります。

分子の塩素を原子へ分ける段階では、共有結合を切断します。

原子から電子を取り去る段階では、正のイオンが生まれます。

電子を受け取る段階では、負のイオンが生じます。

最後に正負のイオンが集まり結晶となる段階で、エネルギーが大きく低下します。

この流れを理解すると、ボルンハーバーサイクルは複雑な公式ではなく、粒子の変化を順に記録した地図として捉えられます。

複数のイオン価数を持つ化合物の扱い

MgOやCaCl₂、Al₂O₃のような化合物でも、考え方は塩化ナトリウムと同じです。

ただし、必要な電子の数とイオンの数に応じて、イオン化エネルギーや電子親和力、結合解離エネルギーの回数を調整します。

CaCl₂では、カルシウム原子から電子を2個取り去るため、第一イオン化エネルギーと第二イオン化エネルギーが必要です。

塩素原子は2個必要なので、Cl₂分子1モルを原子2モルに分ける結合解離エネルギーを用います。

第二イオン化エネルギーは第一イオン化エネルギーより大きくなるのが一般的です。

陽イオンがすでに正の電荷を持つ状態から、さらに電子を取り去る必要があるためでしょう。

それでもCaCl₂が安定な結晶を作る背景には、形成される格子による大きな安定化があります。

実験値と理論値の違い

格子エネルギーには、ボルンハーバーサイクルから求める実験的な値と、結晶構造や静電気的相互作用から計算する理論値があります。

理論計算では、イオンを完全な球形の点電荷に近いものとして扱う場合があります。

実際のイオンでは電子雲が変形する分極や、共有結合性の混ざり合いなども起こるため、単純化した計算とは差が生じることがあります。

この差は、化合物の結合が純粋なイオン結合だけでは説明できない可能性を考える手掛かりにもなります。

たとえば小さく電荷の大きい陽イオンは、陰イオンの電子雲を引き寄せやすい特徴があります。

そのため、イオン性だけでなく共有結合性も含めて物質の性質を見る視点が大切です。

問題演習での解き方

続いてはボルンハーバーサイクルの問題演習で役立つ、式の立て方と確認方法を解説していきます。

始状態と終状態を先に決める手順

計算問題では、最初に標準生成反応を書き、始状態と終状態を明確にします。

次に、元素を気体原子へ変える過程を書き出します。

金属が固体なら昇華、非金属が二原子分子なら結合解離が必要です。

その後、陽イオンを作るためのイオン化エネルギーと、陰イオンを作るための電子付加を並べます。

最後に、気体イオンから固体のイオン結晶を作る格子形成の段階を置きます。

この順序を守れば、必要なデータの抜け漏れを防ぎやすくなります。

とくに化学式の係数を意識し、1モルの化合物を生成するために必要な原子数と電子数を数えましょう。

単位と係数を確認する方法

与えられた熱化学データは、多くの場合kJ mol⁻¹で示されます。

ただし、その1モルが原子、分子、イオン、化合物のどれを基準にしているかを確認する必要があります。

Cl₂の結合解離エネルギーは、通常はCl₂分子1モルを原子2モルに分ける値です。

NaClを1モル作る場合には塩素原子が1モル必要なので、その半分を使います。

一方、CaCl₂を1モル作る場合には塩素原子が2モル必要です。

この場合、Cl₂分子1モルを分解する値をそのまま使うことになります。

反応式の係数をデータに掛けるのか、割るのかを判断するには、必要な粒子のモル数を数えることが有効です。

検算に使えるエネルギー収支

求めた格子形成エンタルピーが正になった場合は、式や符号に誤りがないかを見直す価値があります。

多くの安定なイオン結晶では、気体イオンから結晶ができる過程は強い発熱になります。

ただし、問題で格子エネルギーを結晶の分離に必要なエネルギーとして定義しているなら、答えは正の値になります。

したがって、符号だけで正誤を決めるのではなく、定義を含めて検算することが大切です。

また、イオン化エネルギーなどの吸熱過程の合計より、格子形成による発熱が十分大きいかを考えると、全体の生成エンタルピーとの整合性を確認できます。

反応全体が発熱であれば、間接経路の合計も最終的には負になる必要があります。

まとめ

ボルンハーバーサイクルは、イオン結晶の生成を複数の熱化学的な段階に分け、ヘスの法則で全体のエネルギー収支を考える手法です。

塩化ナトリウムでは、ナトリウムの昇華、塩素分子の結合解離、ナトリウムのイオン化、塩素の電子付加、気体イオンからの結晶形成を順に扱います。

直接測定しにくい格子エネルギーを求められる点が、このサイクルの大きな価値です。

格子エネルギーはイオンの電荷数、イオン半径、結晶構造に影響され、融点や結晶の安定性を理解する手掛かりになります。

問題を解く際には、各段階の粒子の状態、反応式の係数、吸熱と発熱の符号を一つずつ確認してください。

公式だけに頼らず、どの粒子がどの状態へ変わるかを追うことで、熱化学方程式とイオン結合の理解が深まるでしょう。
