材料の硬さを比較する場面では、ロックウェル硬さだけでなく、ビッカース硬さやブリネル硬さの値を確認する必要があります。

ただし、硬さ試験は圧子の形状、試験荷重、測定するくぼみの深さや面積が異なるため、単純な比例計算で別の硬さ記号へ置き換えることはできません。

この記事では、換算表の見方、JIS Z 2245の位置付け、実務で誤差を抑えるための考え方を分かりやすく整理します。

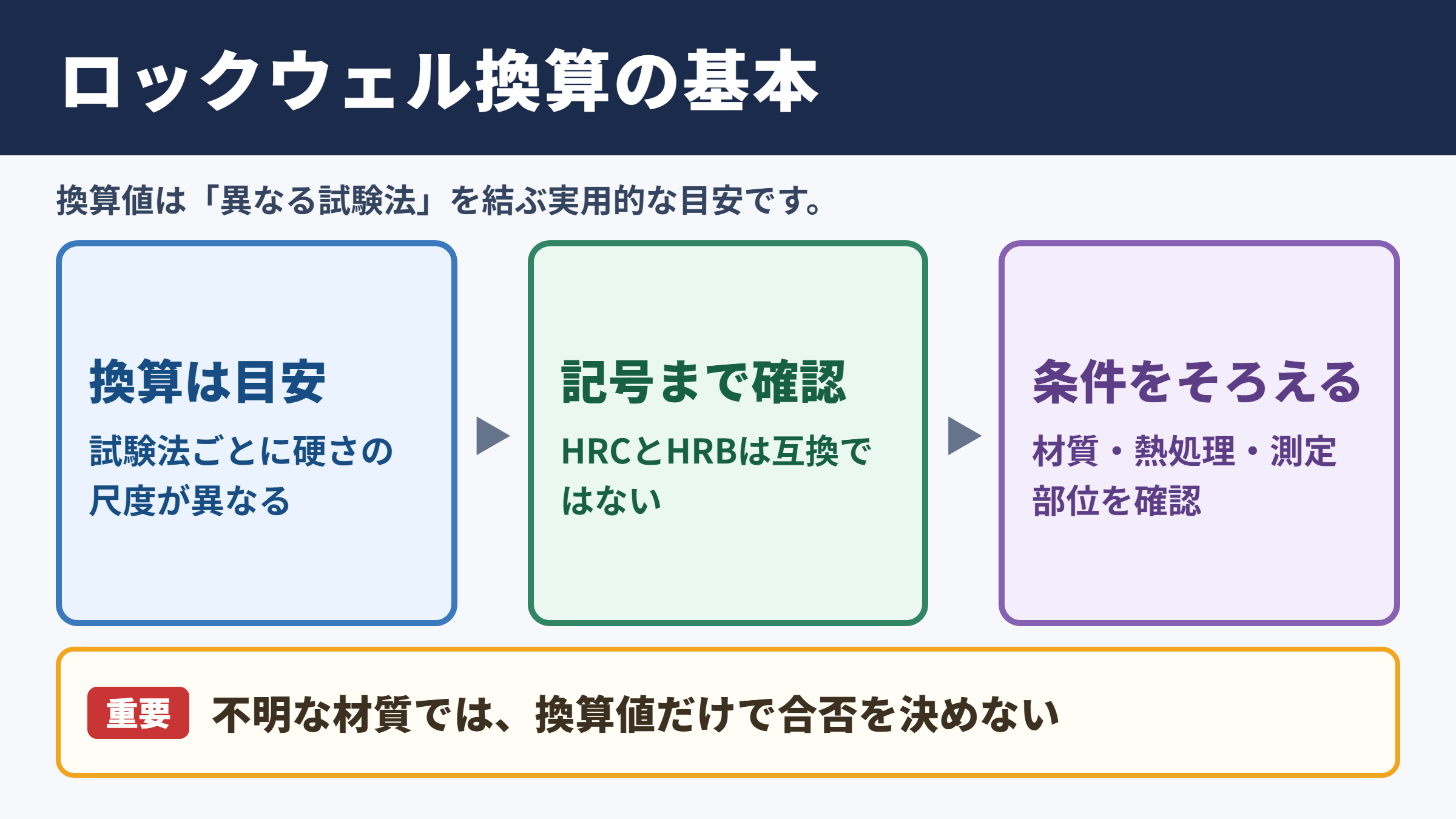

ロックウェル硬さ換算の基本

それではまずロックウェル硬さの換算方法について解説していきます。

換算値が目安となる理由

ロックウェル硬さは、圧子を押し込んだ後に残る深さを基準として硬さを表す試験方法です。

一方でビッカース硬さは四角すいダイヤモンド圧子によるくぼみの対角線長さを、ブリネル硬さは鋼球または超硬合金球によるくぼみ径を測定します。

測っている対象はいずれも材料の塑性変形への抵抗ですが、硬さの数値そのものは試験法ごとに異なる尺度です。

そのため、ロックウェル硬さHRCが高いからといって、ある一定の係数を掛ければ必ずHVやHBWになるわけではありません。

換算表は、代表的な金属材料について得られた試験結果を基に、相互の関係を実用的に示した資料と考えると理解しやすいでしょう。

ロックウェル硬さの記号とスケール

ロックウェル硬さには複数のスケールがあり、代表例としてHRA、HRB、HRCがあります。

HRCはダイヤモンド円すい圧子と総試験力を用いるため、焼入れ鋼、工具鋼、軸受鋼などの比較的硬い材料に多く用いられます。

HRBは球圧子を使うスケールであり、焼なまし鋼、黄銅、アルミニウム合金など中硬度から低硬度の材料で活用されます。

HRCとHRBは同じロックウェル硬さでも互換ではありません。

図面、検査成績書、材料証明書を確認する際は、数値だけでなく末尾の硬さ記号まで必ず確認してください。

換算前に確認する条件

換算を始める前には、材料名、熱処理、表面処理、測定位置、板厚または肉厚を確認します。

浸炭焼入れ材の表面硬さと芯部硬さ、窒化層の表面硬さ、めっき層を含む表面の硬さでは、同じ部品でも結果の意味が変わります。

また、薄板や小型部品では圧こんの影響が裏面まで及ぶことがあります。

試験面の粗さや曲率も測定値を左右するため、換算表を見る前に試験条件が適切かを確かめる工程が欠かせません。

ビッカース硬さとの換算

続いてはビッカース硬さとの換算を確認していきます。

HVからHRCを読む考え方

ビッカース硬さHVは、非常に広い硬さ領域に対応しやすく、研究開発や熱処理の断面調査でも使われる硬さ試験です。

一般的な焼入れ鋼では、HVが大きくなるほどHRCも高くなる傾向があります。

たとえばHRCが40前後の焼入れ鋼ではHVはおおむね390から410程度、HRCが60前後ではHVはおおむね690から720程度が参考域になります。

ただしこれは鋼材に関する代表的な目安であり、ステンレス鋼、鋳鉄、非鉄金属、硬質皮膜へそのまま適用するものではありません。

ロックウェル硬さ	ビッカース硬さの目安	主な状態の例
HRC 20	HV 235前後	調質鋼の比較的低い硬さ域
HRC 30	HV 285前後	機械部品用の調質状態
HRC 40	HV 400前後	焼入れ焼戻し材
HRC 45	HV 450前後	耐摩耗性を求める鋼部品
HRC 50	HV 515前後	高強度の焼入れ材
HRC 55	HV 595前後	工具鋼や高硬度部品
HRC 60	HV 700前後	高炭素鋼や工具用材料
HRC 65	HV 830前後	非常に硬い焼入れ材

表の数値は厳密な変換式の結果ではなく、実務で硬さの水準を把握するための参考値です。

受入検査の規格値に換算値を使う場合は、契約仕様や図面の要求を優先してください。

ビッカース硬さの計算式

ビッカース硬さは、試験荷重とくぼみの対角線長さから算出されます。

試験荷重をF、くぼみの対角線長さの平均をdとした場合、代表的な計算式は次の考え方で表せます。

対角線長さが小さいほどHVは大きくなります。

微小硬さ試験では、荷重の違い、試験面の研磨状態、圧こんの読み取り方が数値に影響しやすいため、荷重記号を併記することもあります。

HV 0.3やHV 1のような表記は、試験荷重条件を含めて評価する必要があります。

HV換算が役立つ場面

ビッカース硬さへの換算は、熱処理深さの評価、表面層と母材の比較、海外図面の硬さ要求を読む場面で便利です。

ロックウェル試験では測定しにくい細い部品、薄い部品、断面の局所領域でも、適切な荷重を選べばビッカース試験が選択肢になります。

ただし、局所測定のHVと部品表面で測ったHRCでは、測定した組織の範囲が異なることがあります。

数値を換算して比較する際は、どの深さを測った値なのかまで記録に残すと、後工程の判断が安定します。

ブリネル硬さとの換算

続いてはブリネル硬さとの換算を確認していきます。

HBWとHRCの使い分け

ブリネル硬さHBWは、超硬合金球を材料へ押し込み、くぼみ径を測定して求める方法です。

比較的大きなくぼみを用いるため、鋳造材、圧延材、鍛造材のように組織が不均一な材料の平均的な硬さを把握しやすい特徴があります。

HRCは硬い鋼材に適していますが、粗大な組織を持つ材料や薄肉部では、ブリネル硬さのほうが実態に近い評価となるケースもあります。

HBだけという表記を見かけることがありますが、現在の規格表記では圧子材質を含むHBWの確認が重要です。

代表的な換算範囲

炭素鋼や合金鋼では、HBWが高くなるほどHRCも上昇する傾向があります。

一方でHRCの低い領域では、HRBやHBWで管理することが多く、HRCへの換算が適さない場合もあります。

ブリネル硬さ	ロックウェル硬さの目安	ビッカース硬さの目安
HBW 180	HRC 8前後	HV 190前後
HBW 220	HRC 18前後	HV 235前後
HBW 255	HRC 25前後	HV 270前後
HBW 285	HRC 30前後	HV 300前後
HBW 330	HRC 36前後	HV 350前後
HBW 375	HRC 40前後	HV 400前後
HBW 430	HRC 45前後	HV 450前後
HBW 500	HRC 50前後	HV 520前後

高硬度域ではブリネル試験に適さない材料や条件もあるため、無理にHBWへ換算しない判断も必要でしょう。

引張強さとの関係

炭素鋼や一部の低合金鋼では、ブリネル硬さから引張強さを概算することがあります。

よく使われる目安として、引張強さN毎平方ミリメートルはHBWにおよそ3.4から3.5を掛けた値とされます。

この関係は鋼材の傾向を利用した概算であり、アルミニウム合金、銅合金、鋳鉄、特殊な熱処理材ではずれが大きくなることがあります。

硬さから強度を推定した数値は設計保証値ではないため、材料選定や強度計算にはミルシートや引張試験値を用いるのが基本です。

JIS Z 2245と換算表の見方

続いてはJIS Z 2245と換算表の見方を確認していきます。

規格が示す換算の位置付け

JIS Z 2245は、各種硬さ試験の硬さ値を換算するための表を扱う規格です。

対象となる材質や硬さ範囲を意識しながら、ビッカース、ブリネル、ロックウェルなどの硬さ値を対照させます。

ここで大切なのは、規格の換算表がすべての材料に共通する絶対的な計算式ではない点です。

鋼、鋳鉄、非鉄金属などでは変形挙動が異なり、熱処理組織の違いも測定値へ影響します。

換算表を使う手順

最初に、手元の測定値がHRA、HRB、HRC、HV、HBWのどれなのかを特定します。

次に材料区分と硬さ範囲に合う表を選び、元の硬さ値に近い行を探します。

ぴったり一致する値がない場合は、隣接値からおおよその範囲を読み取ります。

このとき小数点以下まで細かく補間して断定するより、換算値には幅があることを前提に報告する姿勢が実務的です。

検査表へ記載するなら、実測値と換算値を分け、換算による参考値であることも併記すると誤解を防げます。

規格値と社内基準の確認

図面にHRC 58から62と指定されている場合、原則としてHRCで試験して判定します。

社内でHVを用いて管理している場合でも、HV換算値だけで図面のHRC保証を済ませられるかは、顧客との取り決めや品質保証手順によります。

特に航空、医療、建設機械、安全部品などでは、試験法の相違が監査上の問題になることもあります。

硬さ記号、試験荷重、試験位置、換算の有無を検査記録へ残し、再現できる状態にしておくことが大切です。

換算精度と測定時の注意点

続いては換算精度と測定時の注意点を確認していきます。

試験面の仕上げと厚さ

硬さ試験面に切削目、スケール、酸化皮膜、めっきのむらが残っていると、圧子の接触状態が不安定になります。

ロックウェル試験では、試験面を平滑に整え、圧子の押込み方向に対して部品が傾かないように支持する必要があります。

また、試験片の厚さが不足すると、裏面の変形や支持台の影響を受けるおそれがあります。

薄板、線材、細径部品は、マイクロビッカース試験や専用治具を検討する場面でしょう。

熱処理組織と表面処理の影響

同じ平均硬さであっても、焼戻しマルテンサイト、ベイナイト、パーライト、オーステナイトなど組織が変われば、硬さ試験法間の対応関係も変化します。

浸炭層や窒化層では、表面からの距離によって硬さが連続的に変わるため、測定位置の統一が欠かせません。

硬質クロムめっき、PVDコーティング、溶射皮膜のような薄い層では、母材の影響を受けて見かけの硬さが変わることがあります。

このように、断面硬さ分布と表面ロックウェル硬さを同じ意味の数値として扱わないことが重要です。

誤差を抑える検査管理

測定器の定期点検、基準片による日常確認、圧子の摩耗点検は、硬さ試験の信頼性を維持する基礎になります。

同じ部品で複数箇所を測定し、極端な外れ値がないかを見ることも有効です。

圧こん同士が近すぎると前回の塑性変形が影響するため、十分な間隔を確保します。

換算精度を高める近道は、換算式を複雑にすることではなく、元となる測定値の品質を上げることです。

測定者、治具、試験条件を標準化すれば、ロット間や工程間の比較も行いやすくなります。

ロックウェル硬さ換算のまとめ

ロックウェル硬さをビッカース硬さやブリネル硬さへ換算する際は、JIS Z 2245などの換算表を参考にしつつ、材料と試験条件を確認することが基本です。

HRC、HRB、HRA、HV、HBWは、それぞれ異なる圧子、荷重、測定原理を持つため、数値だけを単純比較することはできません。

換算表は鋼材の硬さ水準をおおまかに照合する用途で役立ちますが、図面の合否判定や品質保証では指定された試験法による実測が優先されます。

換算値は便利な参考情報、実測値は品質を支える根拠として区別することが、硬さ管理の確実性につながります。
