H形鋼やI形鋼の図面を見ると、フランジやウェブという名称が登場します。

どちらも鋼材の断面を構成する重要な部分ですが、受け持つ力や設計上の役割は同じではありません。

建築鉄骨、橋梁、工場設備、架台などで安全性を確保するには、断面形状と力の流れを理解することが大切です。

この記事では、フランジとウェブの意味、役割、見分け方を、H形鋼を中心にわかりやすく整理します。

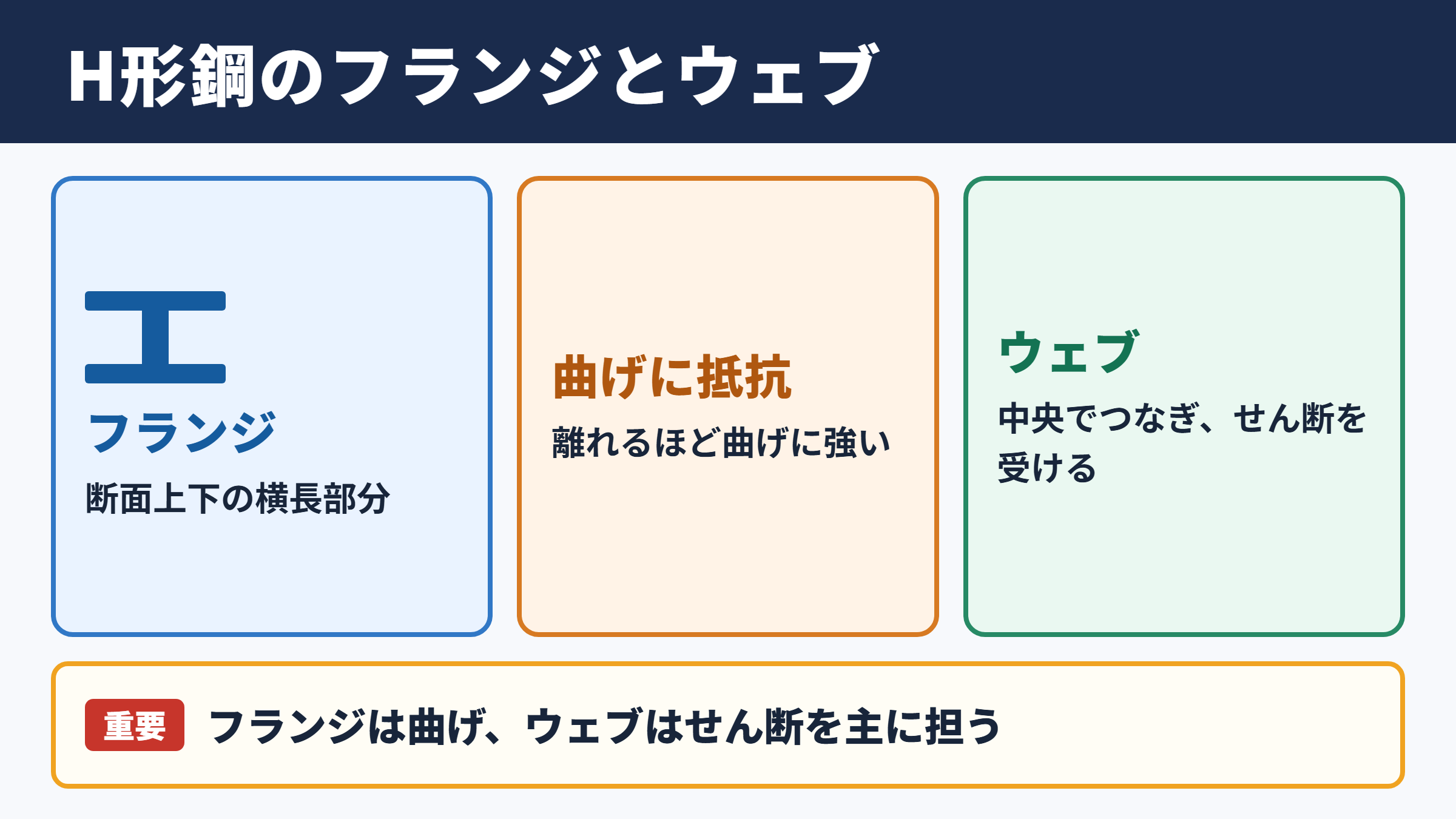

フランジとウェブの意味と役割

それではまず、フランジとウェブの基本的な意味について解説していきます。

フランジの意味

フランジとは、H形鋼の断面における上下の横長部分です。

英語の flange には、縁や張り出したつばという意味があり、鋼材では断面の外側に広がる部分を指します。

H形鋼を正面から見たとき、上側と下側にある太い横線のような部分がフランジです。

梁として使われるH形鋼では、荷重によって曲がろうとする力が生まれます。

この曲げに対して特に大きく働くのがフランジであり、上下のフランジが離れているほど曲げに強い断面になりやすい点が特徴です。

上フランジは荷重時に圧縮を受けることが多く、下フランジは引張を受けることが一般的です。

ただし、片持ち梁や地震時、荷重方向が変わる構造では、引張側と圧縮側が入れ替わる場合もあります。

ウェブの意味

ウェブとは、上フランジと下フランジをつなぐ縦長の部分です。

H形鋼の中央にある板状の部位であり、英語の web は網や連結部分を意味します。

ウェブはフランジ同士の間隔を保つとともに、せん断力を主に受け持ちます。

せん断力とは、部材を上下方向にずらそうとする力です。

梁の支点付近や集中荷重の近くではせん断力が大きくなりやすく、ウェブの厚さや高さは耐力に直接関係します。

また、ウェブが薄すぎると、局部的に座屈したり、荷重が集中する箇所で変形したりするおそれがあります。

そのため実際の設計では、ウェブの板厚だけでなく、補剛材の有無や接合部の詳細も確認されます。

H形鋼における両者の関係

H形鋼は、二枚のフランジと一枚のウェブで構成される代表的な形鋼です。

断面がアルファベットのHに見えることから、この名称で呼ばれています。

フランジが曲げに抵抗し、ウェブがせん断に抵抗するという分担により、少ない鋼材量でも高い強度と剛性を得やすくなります。

丸鋼や角形鋼管にも優れた用途はありますが、曲げを受ける梁ではH形鋼の合理性が活かされます。

フランジとウェブは別々の部材ではなく、溶接または圧延によって一体となり、断面全体で荷重を負担します。

したがって、どちらか一方だけを見て性能を判断するのではなく、断面全体のバランスとして考えることが欠かせません。

H形鋼の断面形状と各部の名称

続いては、H形鋼の断面形状と各部の名称を確認していきます。

断面寸法の基本

H形鋼の寸法は、一般に高さ、フランジ幅、ウェブ厚、フランジ厚で示されます。

高さは上下フランジの外側までの全高で、梁せいと呼ばれることもあります。

フランジ幅は左右方向の広がりを表し、ウェブ厚は中央板の厚み、フランジ厚は上下部分の板厚です。

高さが大きいほど、曲げに対する断面性能は高まりやすくなります。

一方で高さを増やすと、天井内の納まり、階高、輸送、施工性などに影響するでしょう。

フィレットと隅部の形状

圧延H形鋼では、フランジとウェブが交わる内側に、わずかな丸みが設けられている場合があります。

この丸みはフィレットと呼ばれ、急激な形状変化を避ける役割を持ちます。

製作や圧延の都合だけでなく、応力が一箇所へ集中しにくくなる点でも意味があります。

ボルト接合用のプレートや補強材を取り付けるときは、このフィレット部分との干渉に注意が必要です。

図面上の寸法だけで加工を進めると、部材が密着しないことがあります。

現場での納まりを検討する際には、断面図と製品規格表を併せて確認すると安心です。

広幅系列と細幅系列の違い

H形鋼には、フランジ幅と高さの比率が異なる複数の系列があります。

フランジ幅が広い形状は、柱として使いやすく、両方向の安定性を確保しやすい傾向があります。

高さに対してフランジ幅が比較的狭い形状は、梁として使われる場面が多く見られます。

ただし、名称だけで用途を限定することはできません。

柱、梁、ブレースの取り合い、接合方法、座屈長さ、建物全体の構造計画を踏まえて選定されます。

断面形状は見た目の違いではなく、荷重の受け方や施工条件を反映した設計上の選択です。

部位	断面での位置	主な役割	確認したい事項
上フランジ	断面の上端	曲げによる圧縮または引張への抵抗	幅、厚さ、局部座屈、接合部
下フランジ	断面の下端	曲げによる引張または圧縮への抵抗	ボルト孔、溶接、横座屈への配慮
ウェブ	フランジ間の中央部	せん断力の伝達、フランジ間隔の保持	板厚、開口、座屈、補剛の必要性
フィレット	フランジとウェブの境界	形状のつながりを滑らかにする	プレートとの干渉、加工寸法

フランジとウェブが負担する力

続いては、フランジとウェブが負担する力の違いを確認していきます。

曲げモーメントとフランジ

梁に荷重がかかると、部材には曲げモーメントが発生します。

たとえば、両端を支えた梁の中央へ荷重を載せると、中央部は下向きにたわみます。

このとき、上側は押し縮められ、下側は引き伸ばされます。

断面の中心付近では伸び縮みが小さく、中心から離れるほど応力は大きくなります。

そのため、断面の上端と下端に材料を集めたフランジは、曲げモーメントに対して効率よく働きます。

フランジ間の距離が大きいことが、H形鋼が曲げに強い理由の一つです。

せん断力とウェブ

梁に生じるせん断力は、部材内部を上下にずらそうとする力として表れます。

一般的な単純梁では、せん断力は支点の近くで大きく、中央に近づくほど小さくなる傾向があります。

このせん断力に主に抵抗するのがウェブです。

ウェブの高さが大きく、板厚が薄い場合には、せん断座屈への配慮が必要になることがあります。

大きな荷重がかかる箇所や支点近傍では、縦方向の補剛材を設けてウェブを補強する設計も行われます。

開口を設ける場合も、単に穴を開けるだけでは済みません。

設備配管を通すためのウェブ開口は、周囲の補強と応力の流れを検討したうえで計画されます。

座屈と横座屈への注意

鋼材は強い材料ですが、圧縮を受ける薄い板や細長い部材では、破断前に変形が急増する座屈が起こることがあります。

圧縮側となるフランジは、横方向へ逃げる横座屈に注意が必要です。

特に長い梁で、圧縮フランジが床や屋根、母屋などによって十分に拘束されていない場合は、安定性の確認が重要になります。

ウェブについても、局部座屈やせん断座屈が設計条件になります。

材料の強度だけでなく、板の幅と厚さの比率、支持間隔、補剛条件が性能を左右します。

接合部におけるフランジとウェブ

続いては、接合部におけるフランジとウェブの扱いを確認していきます。

梁と柱の接合

鉄骨造では、H形鋼の梁と柱をボルトや溶接で接合します。

梁端部に大きな曲げモーメントが伝達される場合、フランジの力を柱側へ確実に伝える必要があります。

このため、梁フランジに接合プレートを設けたり、溶接によって接合したりする詳細が採用されます。

一方、ウェブはせん断力の伝達に関係するため、ウェブ接合部のボルト本数、プレート厚、孔位置も重要です。

接合部では、部材本体が十分に強くても、ボルト、溶接、ガセットプレートが弱点になれば性能を発揮できません。

設計図書では、接合部を含めた力の伝達経路を読み取ることが求められます。

ボルト孔とフランジの欠損

フランジにボルト孔を設けると、その部分では有効断面が小さくなります。

引張を受けるフランジでは、孔による断面欠損が耐力に影響するため、ボルト配置と縁端距離の検討が必要です。

孔を増やせば接合が強くなるとは限りません。

孔の間隔が不適切であれば、鋼材の破断や局部的な変形につながるおそれがあります。

圧縮側フランジでは、孔の欠損に加えて局部座屈との関係にも目を向けます。

フランジは力が大きく集まりやすい部位であるため、加工の影響を軽視できません。

ウェブ開口と補強方法

梁のウェブには、空調ダクト、配管、電線管などを通す目的で開口を設けることがあります。

これにより天井内のスペースを有効に使える一方、ウェブのせん断抵抗や曲げへの寄与が低下する可能性があります。

開口の大きさ、形状、位置は、応力が大きい場所を避けることが基本です。

必要に応じて開口周囲へ補強プレートを設け、力の流れを迂回させます。

円形開口、角形開口、連続開口では応力集中の傾向も異なります。

現場判断で開口を追加することは避け、必ず構造設計者や施工管理者の確認を受けるべきでしょう。

鋼材選定と図面確認のポイント

続いては、鋼材選定と図面確認のポイントを確認していきます。

断面性能の見方

H形鋼を選ぶときは、断面積だけでなく、断面二次モーメントや断面係数などの断面性能を確認します。

断面積は材料量や軸力に対する基本的な指標ですが、梁のたわみや曲げ耐力を考える際にはそれだけでは不十分です。

断面二次モーメントは曲がりにくさに関係し、断面係数は曲げ応力の算定で用いられます。

同じ重量に見える鋼材でも、断面形状が異なれば性能は変わります。

フランジの面積を増やす設計、梁せいを大きくする設計、ウェブを厚くする設計には、それぞれ狙いがあります。

荷重、スパン、使用目的、たわみ制限を踏まえた選定が重要です。

材質と規格の確認

構造用の圧延鋼材には、用途や強度に応じた規格があります。

鋼材の記号は材質や規格を示すため、形状寸法だけを見て同等品と判断することはできません。

設計上指定された材質、板厚、製品規格、ミルシートの内容を照合することが大切です。

特に溶接を伴う製作では、母材の性質、溶接材料、施工条件が品質に関係します。

寒冷地、繰り返し荷重を受ける箇所、腐食環境などでは、一般的な条件より詳細な確認が必要になる場合もあります。

形状と材質はセットで管理する項目と捉えると、確認漏れを防ぎやすくなります。

施工時に見落としやすい項目

施工段階では、H形鋼の天地、通り芯、レベル、接合部の向きなどを正しく確認します。

H形鋼は上下対称に見える製品もありますが、接合プレートやボルト孔、補強材が付くことで向きに意味を持つことがあります。

また、フランジ面に傷、錆、付着物がある状態で溶接や塗装を行うと、品質低下につながる可能性があります。

ウェブの変形、溶接によるひずみ、孔周辺のバリなども、後工程に影響する項目です。

製作図、建方図、現場の実測を照らし合わせ、フランジとウェブの位置関係を立体的に把握することが品質管理につながります。

フランジとウェブの理解のまとめ

フランジはH形鋼の上下に位置する横長部分で、主に曲げモーメントに抵抗する役割を持ちます。

ウェブはフランジを結ぶ中央の縦板であり、せん断力の伝達や断面形状の維持に欠かせません。

H形鋼は、フランジを断面の外側に配置することで曲げに強くし、ウェブで両者を結ぶ合理的な構造です。

ただし、実際の性能はフランジとウェブの寸法だけで決まるものではありません。

材質、スパン、荷重、座屈、接合部、開口、補剛条件などを総合的に確認する必要があります。

図面を読むときは、フランジがどの方向の曲げを受け、ウェブがどのようにせん断力を伝えるかを意識すると、構造の仕組みが理解しやすくなるでしょう。
