ヌッセルト数の意味や読み方は？記号や単位も解説！（表記の違い：Nu：熱伝達率：境界層など）

伝熱計算や熱交換器の設計資料で見かけるヌッセルト数は、熱がどの程度伝わりやすいかを判断する重要な無次元数です。

記号のNuだけを見ても意味をつかみにくく、熱伝達率や境界層との関係で混乱する方は少なくありません。

本記事では、ヌッセルト数の読み方、定義、単位、計算式、流れの状態による変化を、初めて学ぶ方にも分かりやすく解説します。

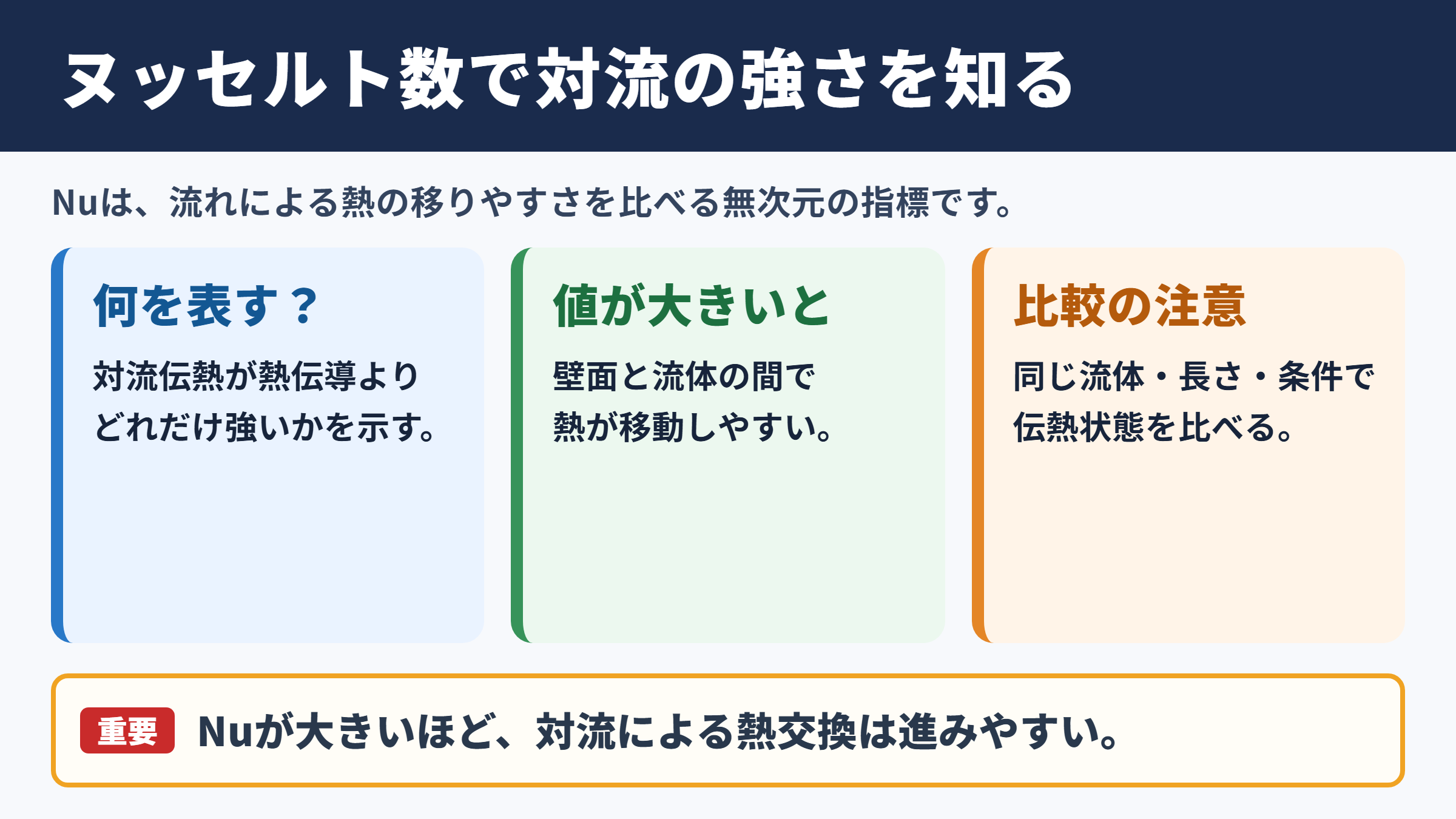

ヌッセルト数の意味と基本的な結論

それではまずヌッセルト数の意味と、実務で押さえたい基本的な考え方について解説していきます。

ヌッセルト数の読み方

ヌッセルト数は、ヌッセルトすうと読みます。

英語ではNusselt numberと表記され、ドイツの物理学者ヴィルヘルム ヌッセルトの名前に由来します。

伝熱工学、流体工学、空調設備、化学プラント、電子機器の冷却設計など、熱を扱う幅広い分野で使われる指標です。

資料によってはヌセルト数、ナッセルト数のように表記されることもありますが、日本の工学分野ではヌッセルト数が一般的でしょう。

対流伝熱の強さを表す無次元数

ヌッセルト数は、流体が動くことで起こる対流伝熱が、流体内部の熱伝導に対してどの程度大きいかを表す数値です。

値が大きいほど、壁面と流体の間で熱が移動しやすく、対流による熱伝達が活発と考えられます。

たとえば配管の中を水が勢いよく流れる場合、壁面付近の流体が次々と入れ替わります。

この状態では熱を受け取った流体が運び去られやすく、ヌッセルト数も大きくなりやすい点が特徴です。

反対に、流体がほとんど動かない自然対流では、熱の移動がゆるやかになり、値は比較的小さくなる傾向があります。

値から分かる伝熱状態

ヌッセルト数だけで装置の性能を断定することはできませんが、伝熱の状態を比べるための有力な手掛かりになります。

同じ流体、同じ代表長さ、ほぼ同じ条件で比べるなら、Nuが大きい条件ほど熱交換が進みやすいと判断できます。

ただし、熱伝達率は流速や温度、配管径、表面の粗さ、流れが層流か乱流かによって変化します。

そのためNuを見る際は、どの長さを基準にした値か、どの位置で評価した値かも確認することが大切です。

用語	意味	実務での見方
ヌッセルト数	対流伝熱の強さを示す無次元数	流れの条件ごとの伝熱性を比較する
熱伝達率	壁面と流体間の熱の移動しやすさ	熱交換面積や必要能力の計算に用いる
熱伝導率	材料や流体の熱の伝わりやすさ	流体の物性値として式に用いる
境界層	壁面近くで速度や温度が急変する領域	熱伝達率とNuの変化を左右する

記号Nuと単位の考え方

続いては記号Nuと単位の扱いを確認していきます。

Nuによる表記

ヌッセルト数の記号は、通常Nuです。

Nは大文字、uは小文字で書かれることが多く、文献や計算書でもこの表記が標準的です。

添字を付けて、平均ヌッセルト数をNu平均、局所ヌッセルト数をNu局所のように区別する場合もあります。

配管内の流れでは管全体の平均値が用いられやすく、平板表面では先端からの距離ごとの局所値が重視されることがあります。

単位を持たない理由

ヌッセルト数には単位がありません。

これは、熱伝達率、代表長さ、熱伝導率を組み合わせたときに、単位が打ち消されるためです。

熱伝達率の単位はワット毎平方メートル毎ケルビン、熱伝導率の単位はワット毎メートル毎ケルビンです。

そこへ代表長さとしてメートルを掛けると、最終的に単位のない比になります。

この式からも分かるように、Nuは熱伝達率hを含みますが、hと同じ量ではありません。

Nuは単位なし、熱伝達率hには単位ありという違いを最初に整理しておくと、資料を読む負担が軽くなります。

代表長さによる値の違い

式中のLは代表長さと呼ばれ、対象となる形状に応じて決めます。

円管内流れでは一般に管内径を使い、平板上の流れでは流れ方向の長さを使います。

円柱の外側を流体が流れる場合は円柱の直径、熱交換器では流路の水力直径を使うこともあります。

同じ熱伝達率でも代表長さの設定が異なればNuの数値は変わります。

データを比較するときは、Nuの値だけを切り離して比べない姿勢が必要です。

熱伝達率との関係

続いては熱伝達率とヌッセルト数の関係を確認していきます。

熱伝達率hの役割

熱伝達率は、壁面と流体の温度差があるとき、単位面積あたりにどれだけ熱が移動するかを表します。

熱交換器の伝熱量を求める際には、熱伝達率、伝熱面積、温度差が主な計算要素になります。

熱伝達率が大きいほど、同じ面積と温度差でも多くの熱を移動できます。

ただし熱伝達率は、流体の種類や流速、流路の形状によって大きく変わるため、単独で一般化しにくい量です。

Nuから熱伝達率を求める流れ

ヌッセルト数が分かれば、基本式を変形して熱伝達率を求められます。

熱伝達率hは、Nuに熱伝導率kを掛け、代表長さLで割ることで算出します。

設計ではまずレイノルズ数やプラントル数を計算し、適切な相関式からNuを求め、最後にhへ換算する流れが一般的です。

このため、Nuが大きいから必ず装置の熱伝達率も大きい、と単純に言い切ることはできません。

条件をそろえたうえで使う比較指標と理解するのが適切でしょう。

伝熱量計算での位置付け

熱伝達率が求まると、伝熱量の計算へ進めます。

壁面温度と流体温度の差が分かる単純な条件では、熱伝達率に面積と温度差を掛けて熱量を見積もれます。

実際の熱交換器では、流体の入口と出口で温度が変わるため、対数平均温度差などを用いて評価する場面もあります。

ヌッセルト数は計算の最終結果ではなく、熱伝達率を合理的に見積もるための中間的な鍵といえます。

境界層と伝熱現象

続いては境界層とヌッセルト数のつながりを確認していきます。

速度境界層の特徴

流体が固体表面に沿って流れると、壁面に接する流体は粘性の影響を受けてほぼ停止します。

壁面から離れるほど流速は主流の速度に近づき、その速度変化が大きい領域を速度境界層と呼びます。

流れの入口付近では境界層は薄く、下流へ進むにつれて次第に厚くなります。

境界層が厚くなると、壁面近くで流体が入れ替わりにくくなり、伝熱の条件も変化します。

温度境界層の特徴

壁面と流体に温度差があると、温度にも壁面近くから主流へ向かう変化が生じます。

この温度変化が目立つ領域が温度境界層です。

温度境界層が薄いほど、壁面近くの温度勾配は急になります。

熱は温度勾配が大きい方向に伝わりやすいため、温度境界層の薄さは熱伝達率の増加につながります。

ヌッセルト数は温度境界層の状態を反映する数値として理解すると、式の意味が見えやすくなります。

層流と乱流による差

層流では流体が比較的整然と流れ、壁面付近と主流側の混合が小さくなります。

そのため温度境界層が厚くなりやすく、伝熱は控えめになります。

乱流では流れに不規則な混合が生じ、壁面近くの熱を主流側へ運びやすくなります。

温度境界層が薄くなり、一般に熱伝達率とNuは大きくなる傾向です。

相関式と関連無次元数

続いてはNuを求める相関式と、あわせて確認したい無次元数を見ていきます。

レイノルズ数との関係

レイノルズ数は、流れにおける慣性力と粘性力の比を表す無次元数です。

記号はReで、流れが層流か乱流かを判断する基本指標として利用されます。

流速や代表長さが大きく、粘性の影響が相対的に小さいほどReは大きくなります。

多くの強制対流の相関式では、NuはReの増加とともに大きくなる形で表現されます。

プラントル数との関係

プラントル数は記号Prで表され、運動量の拡散と熱の拡散の比を示します。

流体の粘性、比熱、熱伝導率に関係する数値であり、流体の種類によって大きく異なります。

水、空気、油、冷媒、液体金属ではPrの範囲が異なるため、同じ流速でも温度境界層の広がり方は変わります。

Nuの相関式にPrが含まれるのは、流れの状態だけでなく流体の熱的な性質も伝熱に影響するからです。

相関式を選ぶ際の注意点

相関式は便利ですが、どの条件でも使える万能な式ではありません。

円管内か外部流れか、層流か乱流か、流れが十分に発達しているか、壁温一定か熱流束一定かによって選ぶ式が変わります。

物性値をどの温度で評価するかも重要です。

壁面温度と主流温度の差が大きい場合は、平均温度や膜温度で物性値を設定するよう求められることがあります。

相関式の適用範囲を外すと、計算結果がもっともらしく見えても信頼性は下がります。

無次元数	記号	主な意味	Nuとの関係
ヌッセルト数	Nu	対流伝熱と熱伝導の比	熱伝達率の評価対象
レイノルズ数	Re	慣性力と粘性力の比	流れの状態を通じてNuに影響
プラントル数	Pr	運動量拡散と熱拡散の比	流体の熱的性質を反映
グラスホフ数	Gr	浮力と粘性力の比	自然対流のNu評価で利用

計算と確認の実務ポイント

続いては計算時に起こりやすい混同と、確認したい実務ポイントを解説していきます。

平均値と局所値の区別

Nuには、ある一点の状態を表す局所ヌッセルト数と、対象範囲で平均した平均ヌッセルト数があります。

平板の先端付近では境界層が薄く、局所の熱伝達率が高くなることがあります。

下流側へ進むと境界層が発達し、局所値は変化します。

装置全体の伝熱量を見積もる目的なら平均値を使い、特定部位の冷却や温度上昇を検討する目的なら局所値が必要になるでしょう。

自然対流と強制対流の判別

ファン、ポンプ、送風機などで流体を動かす場合は強制対流です。

温度差による密度差と浮力によって流れが生じる場合は自然対流になります。

自然対流ではReよりもGrやレイリー数を使った相関式が重要になります。

同じ空気でも、送風の有無によって適切なNuの式は変わります。

熱源の周囲に流れを作る手段があるかを最初に確認すると、計算条件を整理しやすくなります。

単位と物性値の確認

Nu自体に単位はありませんが、h、L、kを使う途中計算では単位の整合性を必ず確認します。

代表長さをミリメートルのまま使い、熱伝導率をメートル基準で使うと、熱伝達率に大きな誤差が出ます。

また、空気や水の熱伝導率、粘度、比熱は温度によって変化します。

入力値の単位換算と評価温度を記録しておけば、計算書の再確認やレビューも円滑になります。

まとめ

ヌッセルト数はヌッセルトすうと読み、記号Nuで表す、対流伝熱の強さを示す無次元数です。

単位はなく、熱伝達率h、代表長さL、熱伝導率kを使ってNu ＝ hL ÷ kとして定義されます。

熱伝達率そのものではなく、条件の異なる流れや流体を比較しやすくするための指標と理解するとよいでしょう。

Nuを用いて熱伝達率を求める際は、レイノルズ数、プラントル数、境界層、層流と乱流の違いをあわせて確認します。

特に相関式の適用範囲と代表長さの設定は、計算精度を左右する重要なポイントです。

記号、単位、熱伝達率との違いを整理したうえで使えば、配管、熱交換器、空調、冷却装置に関する伝熱計算をより確実に進められます。
