フランジ・ウェブの厚みの計算方法は？規格も解説！（板厚：H形鋼：JIS規格：寸法表など）

H形鋼のフランジ厚とウェブ厚は、梁の強度、たわみ、接合部の設計を左右する重要な寸法です。

寸法表から数値を確認するだけでなく、断面性能や荷重との関係を理解すると、必要な板厚をより適切に判断しやすくなります。

この記事では、H形鋼におけるフランジとウェブの役割、厚みの計算手順、JIS規格の見方、実務で注意したい点を順に解説します。

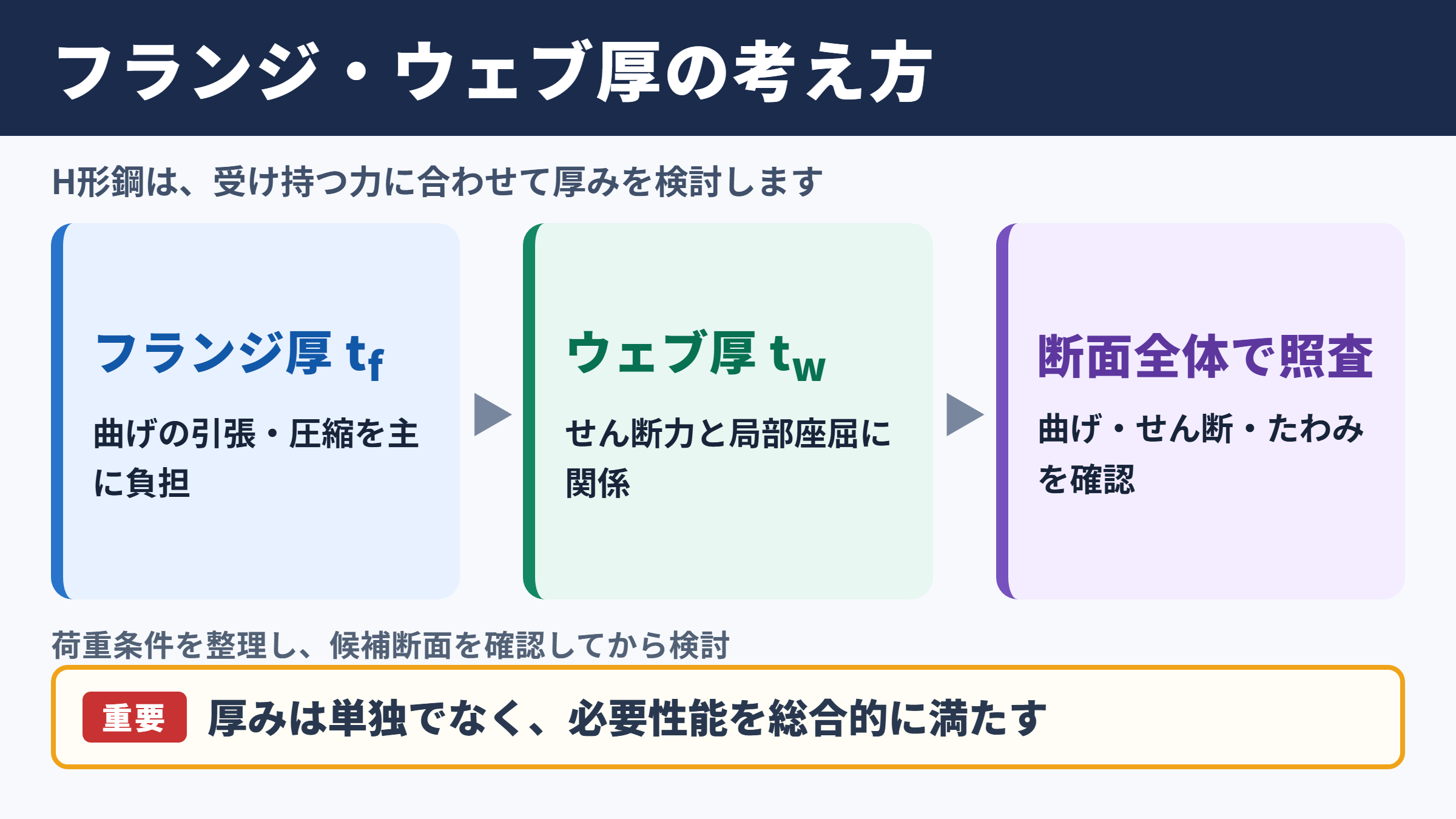

フランジ・ウェブ厚の考え方

それではまずフランジ・ウェブの厚みと、計算時に押さえたい結論について解説していきます。

フランジ厚とウェブ厚の基本

H形鋼は、上下にある水平部分のフランジと、中央で上下をつなぐ垂直部分のウェブで構成されています。

フランジ厚は一般にt_f、ウェブ厚はt_wで表します。

フランジは曲げによって生じる引張力と圧縮力を主に負担し、ウェブはせん断力を受け持つ部位です。

そのため、曲げモーメントが大きい梁ではフランジ厚が、せん断力が大きい短い梁や支点付近ではウェブ厚が重要になります。

単に厚い部材を選べば安全性が高まるとは限りません。

重量、施工性、コスト、接合方法も踏まえ、断面全体として必要な性能を満たすことが大切です。

厚みを決める荷重と断面性能

フランジ・ウェブの板厚は、固定された一つの計算式だけで決定するものではありません。

梁にかかる長期荷重、積載荷重、積雪荷重、風荷重、地震時荷重などを整理し、曲げ、せん断、座屈、たわみを確認して決めます。

特にH形鋼では、断面係数Zと断面二次モーメントIが基本となります。

フランジ厚を増やすと、断面の外側に鋼材が増えるため、曲げに対する抵抗力を高めやすくなります。

一方、ウェブ厚を増やすとせん断耐力が向上し、局部的な座屈への余裕も確保しやすくなります。

結論としての確認順序

H形鋼の厚みを検討する際は、まず用途とスパンから必要な荷重条件を定め、次に候補となる規格断面の寸法表を確認する流れが実務的です。

そのうえで曲げ、せん断、たわみ、座屈、接合部の順に照査します。

規格表の板厚は完成した製品寸法であり、設計者が任意に選んだ数値ではありません。

必要性能を満たす規格断面を選定し、必要に応じて組立H形鋼や補強材を検討する考え方が基本です。

H形鋼の寸法記号と断面構成

続いてはH形鋼の寸法記号と、寸法表を読む際の基礎を確認していきます。

呼称寸法の読み方

H形鋼は、H 300×150×6.5×9のように表記されることがあります。

一般的には、最初の数値がせいH、次がフランジ幅B、その次がウェブ厚t_w、最後がフランジ厚t_fを示します。

ただし、メーカーのカタログや規格表では表記方法が異なる場合もあるため、記号欄を必ず確認してください。

記号	示す寸法	主な関係
H	全せい	梁せい、曲げ剛性、たわみ
B	フランジ幅	横座屈、接合部、断面性能
tw	ウェブ厚	せん断耐力、局部座屈
tf	フランジ厚	曲げ耐力、局部座屈
r	フィレット半径	フランジとウェブの接続部

せいHが大きくなると、同じ断面積でも断面二次モーメントが大きくなり、たわみにくい梁になりやすい傾向です。

ただし、梁せいだけを大きくすると、天井内の納まりや階高、設備配管との干渉が問題になることもあります。

断面積と重量の確認

寸法表には断面積A、単位重量、断面二次モーメント、断面係数などが掲載されています。

断面積はおおまかに、フランジ部分とウェブ部分の面積を足して考えられます。

概算式は部材の重量感を把握する際に便利ですが、設計計算書へ使用する断面性能は公表値を採用するのが基本です。

フィレット半径を無視した概算値と、規格表の正確な値を混同しないよう注意しましょう。

圧延H形鋼と組立H形鋼

圧延H形鋼は製鉄所で規格寸法に圧延された鋼材で、流通性と品質の安定性に優れます。

一方の組立H形鋼は、フランジ材とウェブ材を溶接して製作する部材です。

規格断面では必要な断面性能を満たせない場合、フランジのみを厚くする、ウェブを厚くするなど、組立H形鋼で調整できることがあります。

ただし、溶接部の品質管理、製作図、検査、運搬費まで含めると、材料単価だけでは比較できません。

フランジ厚の計算手順

続いてはフランジ厚に関わる曲げ計算と、選定の手順を確認していきます。

曲げモーメントの算定

梁のフランジ厚を考える出発点は、設計用の曲げモーメントMです。

単純支持梁に等分布荷重wが作用する場合、最大曲げモーメントは中央部に発生します。

求めたMから必要断面係数を算出し、規格表にある断面係数Zが必要値以上となるH形鋼を選びます。

この選定の結果として、フランジ厚t_fも定まります。

必要断面係数と規格断面

必要断面係数は、曲げモーメントを許容応力度で割って求める考え方が基本です。

使用する設計法によって安全率や照査式は異なるため、建築基準法関係規定、関連する設計基準、確認申請上の扱いを踏まえる必要があります。

簡易検討では、候補断面を複数挙げ、Z、I、単位重量、梁せいを比較すると判断しやすくなります。

確認項目	主に見る値	フランジ厚との関係
曲げ耐力	断面係数Z	厚いほど大きくなりやすい
たわみ	断面二次モーメントI	断面外側の厚みが有利
横座屈	フランジ幅、拘束条件	圧縮側フランジの安定性
局部座屈	幅厚比	フランジ幅と板厚の比率

必要断面係数だけで選定を終えないことも重要です。

曲げ耐力が足りていても、たわみが大きい、横座屈が生じやすい、接合部が納まらないといった問題が起こり得ます。

フランジの局部座屈

圧縮側となるフランジは、板厚が薄く幅が広すぎると局部座屈を起こす可能性があります。

局部座屈とは、部材全体が大きく曲がる前に、板状の部分だけが波打つように変形する現象です。

フランジ幅とフランジ厚の比率である幅厚比を確認し、規定値を満たしているか照査します。

長スパン梁では横補剛の有無も性能に大きく影響します。

床や小梁によって圧縮フランジが適切に拘束される条件かどうかも、設計時の重要な確認事項でしょう。

ウェブ厚の計算手順

続いてはウェブ厚に関係するせん断力と座屈の確認をしていきます。

せん断力による検討

ウェブは梁のせん断力を主に負担します。

単純支持梁に等分布荷重が作用する場合、最大せん断力は支点付近で大きくなります。

ウェブの有効断面積を用いてせん断応力度を求め、許容値または設計用強度以下であることを確認します。

概略的には、ウェブ厚が薄いほどせん断応力度は大きくなる関係です。

実際の設計では、鋼材種、応力状態、開口の有無、補剛材の配置なども考慮します。

特に機械設備の支持梁、クレーン荷重を受ける梁、短スパンで大荷重の梁では、ウェブの検討が支配的になる場合があります。

ウェブの幅厚比と座屈

ウェブは高さに対して薄い板となるため、せん断座屈や局部座屈への配慮が必要です。

ウェブ高さに対してウェブ厚が小さすぎると、応力が許容範囲内でも座屈によって耐力を十分に発揮できないことがあります。

ウェブ厚はせん断応力度だけでなく、幅厚比でも確認することが重要です。

必要に応じて、支点近傍や集中荷重の作用位置にスチフナを設け、ウェブを補強する方法が採用されます。

開口部と補強の扱い

設備配管のためにウェブへ穴を設ける場合、断面欠損によってせん断耐力や剛性が低下します。

開口は中央部なら常に安全というわけではなく、曲げとせん断の分布、穴の大きさ、穴の形状、開口周辺の補強方法を総合的に検討します。

丸穴、長円形の穴、角形開口では応力の集中の仕方が異なります。

設計図にない現場加工は、部材性能を損なうおそれがあるため避けるべきです。

ウェブへの孔あけは構造設計者の確認なしに行わないことが、安全面と品質面の基本になります。

JIS規格と寸法表の確認

続いてはJIS規格、寸法表、板厚の許容差を確認していきます。

JISにおけるH形鋼

建築や土木で用いられる一般的な圧延H形鋼は、JIS G 3192などの寸法規格を参照して確認します。

鋼材の機械的性質については、使用する鋼種に応じた規格も合わせて確認する必要があります。

設計で重要なのは、呼称寸法だけでなく、実際の断面積、単位重量、断面二次モーメント、断面係数、許容差を確認することです。

規格名称や改正内容は更新されることがあるため、設計時点で有効な資料を使用してください。

寸法表の比較方法

H形鋼の寸法表では、同じせいでもフランジ幅や板厚が異なる複数の断面が並んでいます。

例えば、幅広系列は横方向の安定性や接合部の納まりに有利な場合があります。

一方で、重量が増える可能性があるため、必要性能に対して過大な断面にならないよう比較が必要です。

比較する視点	確認内容	実務上の影響
せい	梁の高さ	たわみ、天井内納まり
フランジ幅	柱接合部との関係	ボルト配置、横座屈
フランジ厚	曲げ性能	耐力、溶接量、重量
ウェブ厚	せん断性能	座屈、開口、補強の必要性
単位重量	kg／m	材料費、揚重、施工性

寸法表は部材選定の出発点であり、構造計算の代わりではありません。

候補断面を絞った後に、設計条件に沿った照査を行う流れが確実です。

板厚許容差と発注時の注意

圧延材には寸法の許容差が定められており、公称板厚と実測値が完全に一致するとは限りません。

通常の設計では規格に基づく公称断面性能を用いますが、特殊な精度が必要な機械架台や既存部材との取り合いでは注意が必要です。

また、溶融亜鉛めっき、塗装、溶接による熱影響、切断加工は、完成後の寸法や品質に影響することがあります。

材料発注時には鋼種、呼称、長さ、本数、孔加工、表面処理を明確にし、図面と整合させましょう。

設計・施工時の注意点

続いては板厚を選定した後に見落としやすい、設計と施工の注意点を確認していきます。

たわみと使用性

梁は強度が足りていても、たわみが大きいと仕上げ材のひび割れ、建具の不具合、床の振動感につながる場合があります。

フランジ厚や梁せいを増やすことで剛性を高められますが、最適な方法は条件によって変わります。

梁せいを大きくする、小梁を増やす、スパンを短くする、合成梁として検討するなど、複数の選択肢があります。

使用目的に応じたたわみ制限を確認し、構造安全性と居住性・使用性を両立させることが必要です。

接合部と溶接部

フランジ・ウェブの厚みは、梁本体だけでなく接合部の設計にも影響します。

高力ボルト接合では、ボルト径、孔径、縁端距離、ピッチ、ガセットプレートの板厚などを確認します。

溶接接合では、すみ肉溶接のサイズ、完全溶込み溶接の要否、溶接姿勢、検査方法を検討します。

厚板同士の接合では、溶接量の増加や入熱管理が課題になることもあります。

腐食代と維持管理

屋外、沿岸部、湿気の多い場所、薬品を扱う施設では、腐食環境への対策が欠かせません。

塗装やめっきの仕様を適切に選び、点検しやすい納まりにすることが長期的な安全性につながります。

腐食代を見込むべき条件では、初期板厚だけでなく、将来の断面欠損も含めて検討する必要があります。

板厚の数値だけでなく、使用環境と維持管理計画も部材選定の一部です。

まとめ

フランジ・ウェブの厚みは、H形鋼の呼称寸法から確認できますが、適切な部材選定には曲げ、せん断、たわみ、局部座屈、接合部までの検討が必要です。

フランジ厚は主に曲げ性能へ、ウェブ厚は主にせん断性能と座屈への抵抗に関係します。

JIS規格の寸法表では、せい、フランジ幅、ウェブ厚、フランジ厚、断面係数、断面二次モーメント、単位重量を合わせて確認しましょう。

規格H形鋼で条件を満たせない場合は、組立H形鋼、補剛材、梁配置の見直しも検討対象になります。

最終的な板厚と断面の決定は、建物用途、荷重条件、法令、構造設計の基準に基づいて行うことが大切です。
