ヴィーンの変位則は、黒体放射のスペクトルが最大になる位置と温度の関係を示す法則です。

ただし、横軸を波長で表すか、振動数で表すかによって、ピークの意味と計算式が変わります。

資料に出てくるdやfを同じものとして扱うと、ピーク波長とピーク振動数の対応を誤解しやすいため注意が必要です。

この記事では、波長表示と振動数表示でピーク位置が一致しない理由を軸に、ヴィーンの変位則の式、定数、単位、計算手順をわかりやすく解説します。

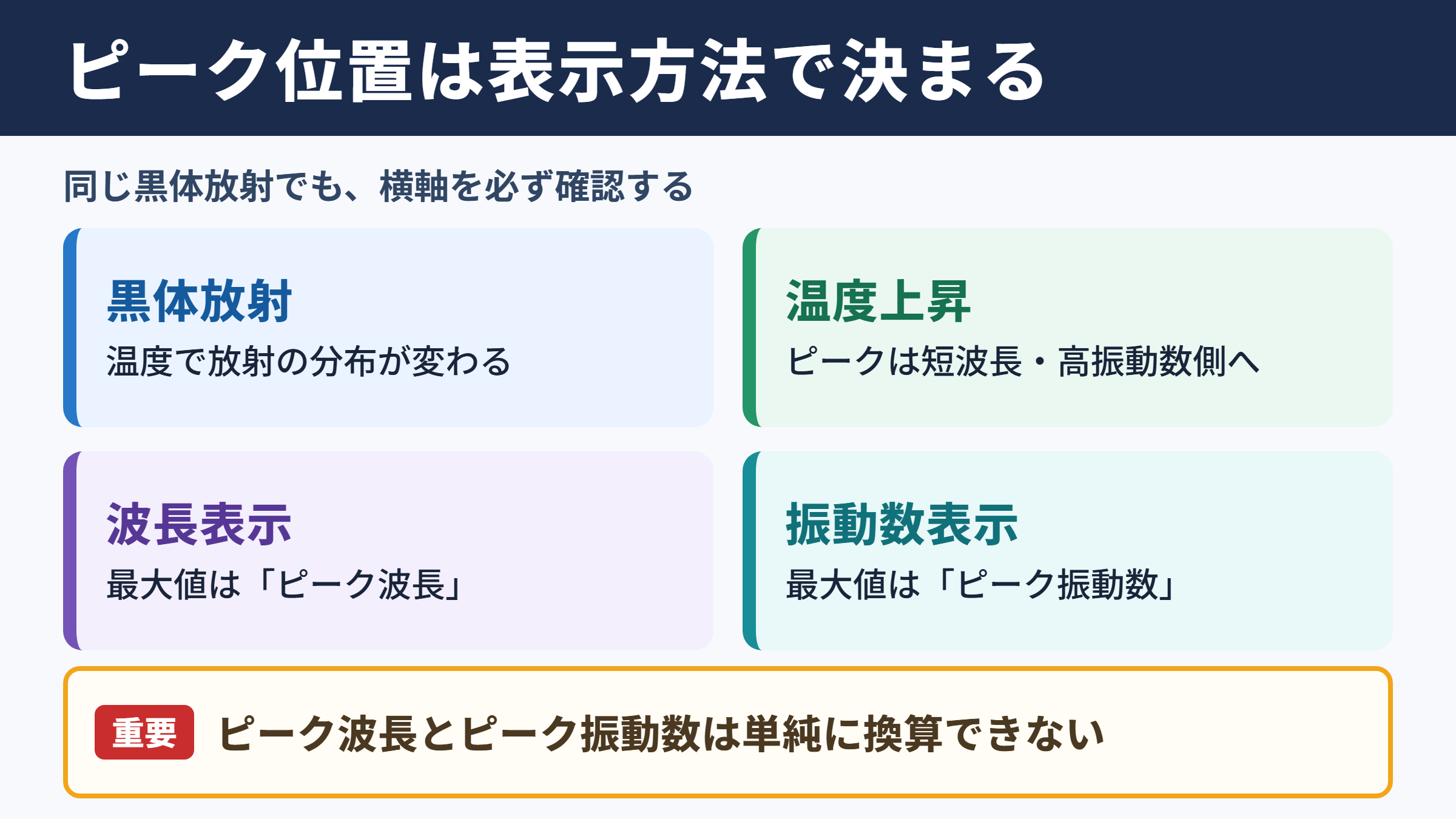

ピーク位置と表示方法の要点

それではまず、ヴィーンの変位則におけるdとfの位置付けについて解説していきます。

黒体放射とスペクトル分布

黒体とは、外部から入る電磁波をすべて吸収し、その温度に応じた熱放射を出す理想化された物体です。

実際の物体にも放射率の違いはありますが、太陽、加熱炉、白熱した金属、恒星などの光を考える際には、黒体放射の考え方が重要になります。

黒体が出す光や赤外線には、さまざまな波長成分が含まれます。

その放射の強さを波長ごとに並べたものが波長スペクトルであり、振動数ごとに並べたものが振動数スペクトルです。

温度が上がるほど全体の放射量は増え、最も強い成分の位置も短波長側、または高振動数側へ移動します。

この移動を定量的に表すのがヴィーンの変位則です。

dとfが表す対象

dは文献や授業資料によって、波長表示のスペクトル密度を表す記号として使われることがあります。

一方でfは、frequencyの頭文字として振動数を表す場合が一般的です。

ただし、記号の採用は書籍や分野によって異なるため、文字そのものではなく、何を横軸にした分布なのかを確認することが大切です。

波長を横軸にするなら、最大値はピーク波長です。

振動数を横軸にするなら、最大値はピーク振動数となります。

どちらも同じ放射現象を見ていますが、グラフの刻み方が異なるため、山の頂点は単純に対応しません。

ヴィーンの変位則を使う前に、波長スペクトルなのか振動数スペクトルなのかを必ず確認しましょう。

ピーク波長に光速を掛けたり、ピーク振動数で割ったりしても、もう一方のピークをそのまま求めることはできません。

波長と振動数の基本関係

真空中の光では、波長をλ、振動数をν、光速をcとすると、両者にはλν＝cという関係があります。

この式だけを見ると、波長が短ければ振動数が高く、両方のピークも逆数関係にあるように感じるかもしれません。

しかし、スペクトル密度は横軸の幅に対して定義される量です。

波長のわずかな区間と振動数のわずかな区間は、対応する幅が一定ではありません。

そのため、同じ物理量を別の横軸で描くと、最大値を取る位置は変化します。

表示方法	横軸	ピークとして求める値	代表的な表記
波長表示	波長 λ	ピーク波長 λmax	Bλ
振動数表示	振動数 ν	ピーク振動数 νmax	Bν
波数表示	波数	ピーク波数	分光学で使用

波長表示におけるヴィーンの変位則

続いては、波長を基準にしたピーク波長の求め方を確認していきます。

ピーク波長の計算式

波長表示のヴィーンの変位則は、λmaxT＝bで表されます。

λmaxは放射強度が最大になる波長、Tは絶対温度、bはヴィーンの変位定数です。

ヴィーンの変位定数は、およそ2.898×10のマイナス3乗m Kとして扱われます。

温度をケルビンで入力すると、ピーク波長をメートル単位で求められます。

ピーク波長 λmax＝b÷T

ヴィーンの変位定数 b＝2.898×10のマイナス3乗m K

温度 T は必ず絶対温度 K で扱います。

温度が2倍になれば、ピーク波長は半分になります。

高温の物体ほど短い波長の放射が強くなり、色が赤から白、さらに青白い印象へ移る理由にもつながります。

温度から波長を求める例

たとえば温度が3000 Kの黒体を考えます。

式に代入すると、ピーク波長は約9.66×10のマイナス7乗mです。

これは約966 nmであり、可視光の赤より少し長い近赤外線の領域にあたります。

太陽表面を約5800 Kとみなすと、ピーク波長はおよそ500 nm付近になります。

500 nmは可視光の緑付近ですが、太陽光は緑色だけで構成されるわけではありません。

可視光全体に幅広い成分を含むため、私たちには白っぽく見えます。

3000 Kの場合

λmax＝2.898×10のマイナス3乗÷3000

λmax≒9.66×10のマイナス7乗m＝966 nm

波長表示で読み取れること

ピーク波長は、対象物の温度を推定する目安として役立ちます。

赤外線カメラ、天文学、熱設計、照明、材料評価などでは、対象がどの波長帯で強く放射するかを知ることが重要です。

人の体温に近い300 K前後の物体では、ピークは約10 μm付近の中赤外線になります。

反対に、数千Kまで熱せられた物体では、可視光や近赤外線の割合が増加します。

波長表示の式は、放射の色合いや赤外線の検出波長を考える場面と相性がよいといえるでしょう。

振動数表示におけるヴィーンの変位則

続いては、振動数表示でのピーク振動数と波長表示との差を確認していきます。

ピーク振動数の計算式

振動数表示のプランク分布から得られるピーク振動数は、νmax＝aTという形で表せます。

aは振動数表示に対応する定数であり、およそ5.879×10の10乗Hz Kです。

波長表示ではピーク位置が温度に反比例したのに対し、振動数表示では温度に比例します。

この違いは矛盾ではなく、横軸の取り方に合わせてスペクトル密度の形が変わることによる結果です。

ピーク振動数 νmax＝aT

定数 a≒5.879×10の10乗Hz K

温度が高いほど、ピーク振動数も大きくなります。

ピーク振動数の計算例

温度が5800 Kの場合、ピーク振動数は約3.41×10の14乗Hzです。

これを光速で割ると対応する波長は約879 nmになります。

しかし、この879 nmは波長表示でのピーク波長ではありません。

先ほどのとおり、5800 Kの波長表示でのピークは約500 nmです。

ここが、dとfの違いを理解するうえで最もつまずきやすい部分です。

温度	波長表示のピーク	振動数表示のピーク	注意点
300 K	約9.7 μm	約1.76×10の13乗Hz	対応波長は波長ピークと異なる
3000 K	約966 nm	約1.76×10の14乗Hz	近赤外線付近の比較が重要
5800 K	約500 nm	約3.41×10の14乗Hz	太陽光の説明で混同しやすい

振動数表示の利用場面

振動数表示は、電波、通信、分光学、量子力学などで自然に使われます。

光子のエネルギーはE＝hνで表されるため、光のエネルギーを中心に考える場合には振動数が便利です。

一方で、赤外線センサーや光学フィルターでは波長で仕様が示されることが多くなります。

用途によって表示方法を使い分けることが、計算ミスの予防につながります。

振動数表示のピークは、波長表示のピークを逆数変換した値ではありません。

λmaxνmaxは光速cになりません。

λとνの関係は個々の光について成り立ちますが、別々のスペクトル曲線の最大点同士を直接結び付けることはできないためです。

dとfを混同しない計算の進め方

続いては、記号と単位を整理しながら計算を進める方法を確認していきます。

問題文で確認したい項目

計算を始める前に、グラフの横軸と縦軸を確認しましょう。

横軸にnm、μm、mなどがあれば波長表示です。

Hz、THzなどがあれば振動数表示と判断できます。

縦軸も、単位波長あたりの放射強度なのか、単位振動数あたりの放射強度なのかで意味が異なります。

本文中にdやfだけが示されている場合でも、周辺の単位とグラフ表記を見れば、多くの場合は判断できます。

単位換算の手順

波長の計算では、m、nm、μmの換算が頻繁に必要になります。

1 mは10の9乗nmであり、1 μmは1000 nmです。

ヴィーンの変位定数をm Kで使うなら、答えもまずmで求め、最後に必要な単位へ換算すると安全です。

温度については、摂氏温度ではなく絶対温度を使います。

摂氏27度なら、およそ300 Kとして計算します。

温度をそのまま摂氏で代入すると、答えが大きくずれてしまいます。

計算結果の妥当性確認

計算後には、温度とピーク位置の方向が合っているかを見直しましょう。

温度が高くなったのに波長ピークが長波長側へ動いていれば、反比例の扱いを誤っている可能性があります。

振動数表示で温度を上げたのにピーク振動数が小さくなった場合も同様です。

また、室温付近の物体のピークが可視光になっていないか、太陽温度のピークが極端な電波領域になっていないかも有効な確認方法です。

桁数と単位を確認するだけで、実務や試験での計算ミスはかなり減らせます。

温度・単位・実務での注意点

続いては、ヴィーンの変位則を実際に使う際の注意点を確認していきます。

絶対温度への変換

熱放射に関する式では、温度は原則としてKで扱います。

絶対温度は、摂氏温度に273.15を加えて求めます。

常温、人体、炉内温度などを計算する際には、摂氏表示のまま式に入れないようにしましょう。

特に低温域では、摂氏温度と絶対温度の差が結果に大きく影響します。

温度の基準をそろえることは、ピーク波長やピーク振動数を正しく比較するための前提です。

現実の物体と黒体の差

ヴィーンの変位則は黒体を前提とした法則です。

現実の材料は、表面状態、材質、酸化、粗さ、観測方向などにより、波長ごとの放射率が変わります。

そのため、実測スペクトルのピークが理想的な黒体の予測と完全に一致しないこともあります。

ただし、放射率が比較的安定している対象や、近似で十分な設計段階では、温度推定の有力な手掛かりになります。

赤外線温度計では、放射率設定の誤差も温度誤差につながるため、対象材料に合った設定が欠かせません。

グラフ比較で起こる誤解

異なる資料のグラフを比較するときは、横軸の種類だけでなく、縦軸の正規化方法も確認してください。

最大値を1にそろえたグラフと、実際の放射強度を示すグラフでは、読み取れる情報が異なります。

波長、振動数、波数、対数目盛では、見た目の山の幅や位置も変わります。

グラフ上のピークは表示方法に依存する値であり、黒体そのものが異なる性質を持つわけではありません。

ヴィーンの変位則は温度とピーク位置の関係を示す便利な近似です。

ただし、実測値の評価では放射率、測定波長帯、センサー感度、周囲からの反射も合わせて検討しましょう。

まとめ

ヴィーンの変位則では、波長表示ならλmaxT＝bを用いてピーク波長を求めます。

振動数表示ならνmax＝aTを用いてピーク振動数を求めます。

両者は同じ黒体放射を表していますが、ピーク波長とピーク振動数は光速による単純な逆数変換では結び付かない点が重要です。

dやfの違いを判断する際は、記号の見た目ではなく、横軸が波長か振動数か、縦軸がどのスペクトル密度かを確認しましょう。

温度をKへ換算し、単位をそろえ、計算結果の桁を確かめれば、ピーク位置の問題を安定して解けるようになります。
