ウィーンの変位則のグラフとは？黒体放射曲線の見方も！（波長と放射強度・ピーク波長・温度による変化など）

ウィーンの変位則は、物体の温度と最も強く放射される光の波長との関係を示す重要な法則です。

黒体放射曲線のグラフを読むと、加熱された物体がなぜ赤から白、青白い色へ変化して見えるのかを、波長と放射強度の観点から理解できます。

ただし、横軸や縦軸の意味、曲線の面積、ピーク波長の動きまで一度に見ると、少し複雑に感じるかもしれません。

この記事では、ウィーンの変位則と黒体放射曲線をグラフから読み取る方法を、式の意味や身近な例も交えて整理します。

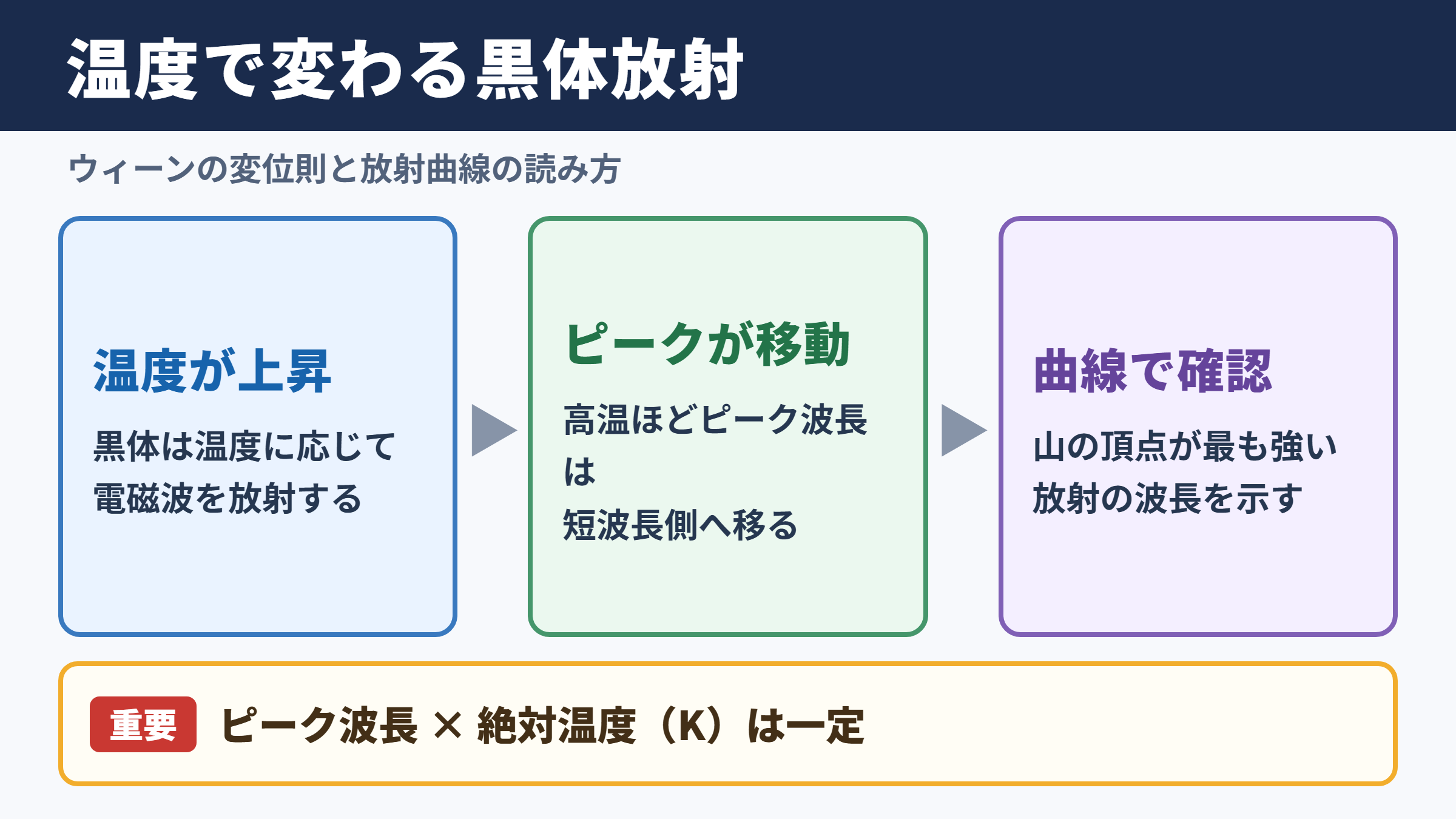

ウィーンの変位則と黒体放射曲線の要点

それではまず、ウィーンの変位則と黒体放射曲線の要点について解説していきます。

温度が高いほどピーク波長が短くなる関係

ウィーンの変位則とは、黒体放射において、放射強度が最大になる波長と絶対温度の積がほぼ一定になるという法則です。

ここでいう黒体は、入射した電磁波を理想的にすべて吸収し、温度に応じた電磁波を放射する仮想的な物体を指します。

法則の中心となるのは、温度が上がるほどピーク波長は短くなるという関係です。

低温の物体では赤外線付近にピークがあり、可視光はあまり放射されません。

一方で高温になるとピークが可視光側へ移り、さらに高温では紫外線側へ近づいていきます。

そのため、同じ物体でも温度の違いによって見える色合いが変化します。

この式では、ピーク波長をλ、絶対温度をTとして、λTが一定になると考えます。

温度は摂氏ではなく、絶対零度を基準にしたケルビンを用いる点が大切です。

黒体放射曲線が示す波長ごとのエネルギー分布

黒体放射曲線は、ある温度の黒体が各波長でどれほど強く電磁波を放射しているかを曲線で表したものです。

一般的なグラフでは、横軸が波長、縦軸が放射強度です。

曲線はなだらかに上昇して山の頂点をつくり、その後は長い波長側へ向かって低下します。

山の頂点にあたる位置がピーク波長であり、その温度で最も強く放射される波長を意味します。

放射強度は一つの波長だけに集中するものではありません。

ピークの周辺だけでなく、短波長側と長波長側にも幅広く電磁波が放射されています。

この分布全体を把握することが、グラフを正しく読む第一歩になります。

グラフから読み取れる結論

ウィーンの変位則のグラフから読み取れる最も重要な点は、高温の曲線ほど左上方向へ移ることです。

左方向は短い波長、上方向は強い放射強度を表します。

つまり温度が高まると、最大放射の位置が短波長側へ動くだけでなく、放射全体も大きくなります。

温度上昇に伴う変化は、単純に明るくなるだけではありません。

放射の中心となる波長帯そのものが変わるため、赤熱、白熱、青白い発光といった見え方の変化につながります。

グラフの軸と曲線の読み方

続いては、グラフの軸と曲線の読み方を確認していきます。

横軸となる波長の範囲

黒体放射曲線の横軸は波長です。

波長は電磁波の山から次の山までの間隔であり、メートル、ナノメートル、マイクロメートルなどの単位で示されます。

可視光の波長はおよそ380ナノメートルから780ナノメートルの範囲です。

これより短い領域には紫外線、さらに短い領域にはX線やガンマ線があります。

可視光より長い領域は赤外線、マイクロ波、電波へと続きます。

グラフのピークが可視光の範囲にあるかを見ると、その物体が人の目にどの程度明るく見えやすいかを考える手掛かりになります。

電磁波の区分	代表的な波長帯	黒体放射との関係
紫外線	約380ナノメートルより短い範囲	非常に高温の物体で放射の比率が増えます。
可視光	約380から780ナノメートル	太陽や白熱した金属の色を考える際に重要です。
赤外線	約780ナノメートルより長い範囲	常温付近の物体から多く放射されます。
マイクロ波	ミリメートルからメートル程度	低温の天体放射などで関係します。

横軸は右へ行くほど波長が長くなることを、まず押さえましょう。

温度の異なる曲線を比べる際は、ピークが右にあるほど低温、左にあるほど高温と読めます。

縦軸となる放射強度の意味

縦軸は放射強度を示しますが、教科書や資料によって表現が少し異なります。

単位面積あたり、単位時間あたり、さらに単位波長あたりに放射されるエネルギーとして表す場合が一般的です。

ここで注意したいのは、縦軸の高さだけが物体から出る総エネルギーを表すわけではない点です。

特定の波長における強さを知りたいときは縦軸を見ます。

一方、全波長を合わせた放射量を考えるときは、曲線と横軸で囲まれた面積に注目します。

高温の曲線は高さも増し、広がり方も変わるため、面積は大きく増加します。

複数の温度曲線を比較する視点

温度の異なる黒体放射曲線が重ねて描かれている場合は、三つの視点で比べると整理しやすくなります。

一つ目はピークの位置です。

二つ目はピークの高さです。

三つ目は曲線全体がつくる面積です。

高温の曲線ほどピーク位置は左側へ移り、ピークは高くなり、面積も大きくなります。

この三つを同時に捉えると、温度が変わったときに生じる電磁波の変化を立体的に理解できます。

グラフの一部だけを見て、短波長の光が増えたと判断するのでは不十分でしょう。

放射強度の増加と、放射分布の移動の両方を確認する必要があります。

ピーク波長と温度の計算

続いては、ピーク波長と温度の計算を確認していきます。

ケルビンへの換算方法

ウィーンの変位則で使う温度は、摂氏温度ではなく絶対温度です。

絶対温度の単位はケルビンで、摂氏温度に273.15を加えて求めます。

たとえば27度は、およそ300ケルビンです。

1000度の物体であれば、およそ1273ケルビンとなります。

温度変化の割合を正しく扱うためにも、計算前に必ずケルビンへ換算することが欠かせません。

摂氏の数値をそのまま式に入れると、ピーク波長は大きくずれてしまいます。

太陽のピーク波長の求め方

太陽の表面温度は、およそ5800ケルビンとして扱われることが多いです。

ウィーンの変位則を用いると、ピーク波長は約500ナノメートル付近になります。

500ナノメートル前後は可視光の中でも青緑から緑に近い領域です。

太陽は一つの色だけを放射しているわけではなく、可視光の広い範囲を強く放射しています。

そのため、太陽光はさまざまな波長が混ざった白い光として感じられます。

地球の大気による散乱や、人間の視覚特性も色の見え方に関係するため、ピーク波長だけで太陽の見た目を単純に決めることはできません。

常温の物体と赤外線放射

室温に近い300ケルビンの物体を考えると、ピーク波長は約9.7マイクロメートルです。

これは可視光よりはるかに長い赤外線の領域にあります。

人の体、壁、机、地面などは、暗い場所でも赤外線を放射しています。

人の目には見えなくても、赤外線カメラでは温度差として映し出せる理由はここにあります。

常温の物体は光って見えなくても放射を止めているわけではありません。

主な放射が赤外線にあるため、肉眼の可視範囲では暗く見えるだけです。

対象の例	おおよその温度	ピーク波長の目安	主な放射領域
室内の物体	300ケルビン	約9.7マイクロメートル	赤外線
白熱電球のフィラメント	約2800ケルビン	約1.0マイクロメートル	近赤外線と可視光
太陽表面	約5800ケルビン	約500ナノメートル	可視光付近
高温の恒星	10000ケルビン以上	約290ナノメートル以下	紫外線寄り

温度変化による放射強度の変化

続いては、温度変化による放射強度の変化を確認していきます。

曲線の高さが大きくなる理由

黒体の温度を上げると、ピーク波長は短くなります。

それと同時に、各波長での放射強度も多くの領域で増加します。

高温の曲線が低温の曲線を上回るように描かれるのは、このためです。

原子や電子の発光線を個別に扱う場合とは異なり、黒体放射は熱によって生じる連続的なスペクトルです。

物体内部の電荷の運動や電磁場の状態が温度に応じて変化し、幅広い波長の放射として現れます。

温度が高いほどエネルギーの大きい状態が増え、短い波長の電磁波も目立つようになります。

曲線下の面積と総放射量

グラフの曲線下の面積は、波長全体で放射されるエネルギー量に対応します。

総放射量は絶対温度の4乗に比例するというステファン ボルツマンの法則で表されます。

温度が2倍になると総放射量は2倍ではなく、16倍になります。

この急激な増え方は、加熱装置、炉、恒星、熱設計を考える場面で特に重要です。

温度のわずかな上昇でも放射エネルギーは大幅に増える可能性があります。

赤熱と白熱の色の変化

金属を加熱すると、最初は暗い赤色に見え、温度がさらに上がると橙色、黄色、白色へと変化します。

これはピーク波長が短波長側へ移動し、可視光の短い波長成分も増えるためです。

低温側では赤色付近の可視光が相対的に目立ちます。

温度が高くなると緑や青の成分も増え、複数の可視光が混ざることで白っぽく見えてきます。

さらに高温の恒星では青白く見えることがあります。

ただし色の見え方は観察環境、周囲の明るさ、視覚の順応にも左右されるため、黒体放射曲線は色を考えるための物理的な基礎として活用するのが適切です。

黒体放射と関連法則の整理

続いては、黒体放射と関連法則の整理を確認していきます。

プランクの放射法則との関係

黒体放射曲線そのものを理論的に表すのが、プランクの放射法則です。

プランクの放射法則では、温度と波長を指定すると、その波長における放射強度を計算できます。

ウィーンの変位則は、この放射曲線の最大値を調べることで得られる関係です。

つまり、ウィーンの変位則は独立した経験則として覚えるだけでなく、プランクの放射法則から導かれるピーク位置の法則として理解できます。

曲線全体の形を説明するのがプランクの放射法則で、頂点の位置に注目するのがウィーンの変位則です。

ステファン ボルツマンの法則との違い

ステファン ボルツマンの法則は、黒体が放射する総エネルギーに関する法則です。

温度の4乗に比例するため、温度変化に対する放射量の感度を知る際に役立ちます。

一方、ウィーンの変位則は、最大放射がどの波長で起こるかを示します。

両者は似たテーマを扱っているものの、知りたい対象が異なります。

法則	主に分かること	温度との関係
ウィーンの変位則	ピーク波長の位置	ピーク波長は温度に反比例します。
ステファン ボルツマンの法則	全波長での総放射量	総放射量は温度の4乗に比例します。
プランクの放射法則	波長ごとの放射強度分布	温度ごとの曲線全体を表します。

グラフ問題では、ピーク位置を問われているのか、面積の変化を問われているのかを区別すると、解答の方向を誤りにくくなります。

理想的な黒体と実在する物体

現実の物体は、すべての波長を完全に吸収する理想的な黒体ではありません。

物質の種類、表面の状態、波長によって、放射のしやすさは異なります。

この放射しやすさは放射率で表され、理想的な黒体の放射率は1です。

実在の物体では放射率が1より小さくなる場合が多いですが、温度によるスペクトルの変化を考える近似として黒体放射は非常に有用です。

たとえば、恒星の表面、加熱炉の内部、赤外線計測の対象などは、条件に応じて黒体または灰色体として近似されます。

身近な現象と天文学での活用

続いては、身近な現象と天文学での活用を確認していきます。

白熱電球と加熱された金属

白熱電球のフィラメントは高温になることで可視光を放射します。

ただしピーク波長は可視光より少し長い近赤外線側にあるため、投入したエネルギーの多くは熱として放射されます。

この性質は、白熱電球がLED照明よりも発光効率の面で不利になりやすい理由の一つです。

加熱した鉄やガラスが赤く見える現象も同じ考え方で説明できます。

温度の低い段階では赤外線が中心で、温度の上昇により可視光の赤色成分が増えていきます。

さらに高温になると、より短波長側の可視光が増え、色合いが白に近づきます。

人体と赤外線サーモグラフィ

人体の表面温度はおよそ300ケルビン前後であり、ピーク波長は赤外線領域です。

そのため、人は暗闇で肉眼に発光体として見えるわけではありません。

しかし赤外線センサーを使えば、放射される赤外線を検出して温度分布として表示できます。

サーモグラフィでは、皮膚表面の温度差、建物からの熱漏れ、機械部品の異常発熱などを視覚的に確認します。

見えない熱放射を波長情報として捉える技術が、赤外線計測の基盤です。

ただし測定対象の放射率、反射、周囲温度によって表示値が変わるため、正確な温度測定には条件設定が必要です。

恒星の温度推定と宇宙観測

恒星は高温のガスで構成され、その連続スペクトルは黒体放射に近い特徴を示します。

観測されたスペクトルのピークや色を調べることで、恒星表面の有効温度を推定できます。

青白い恒星は比較的高温で、赤い恒星は比較的低温と考えられます。

もちろん、恒星の大気に含まれる元素による吸収線、星間物質による減光、観測装置の特性なども分析では考慮されます。

それでも、温度が高い星ほどピークが短波長側へ寄るというウィーンの変位則は、天文学における基本的な判断材料です。

宇宙マイクロ波背景放射のような低温の放射を調べる場合にも、黒体スペクトルは重要な役割を担っています。

ウィーンの変位則のグラフのまとめ

ウィーンの変位則のグラフでは、黒体の温度が高くなるほど、放射強度のピークが短波長側へ移動します。

横軸は波長、縦軸は各波長での放射強度であり、曲線の頂点がピーク波長です。

ピーク波長と絶対温度の積は一定なので、温度をケルビンで扱えば、ピーク位置を概算できます。

高温の曲線ほど左上へ移動すると覚えると、基本的なグラフ問題を読み取りやすくなるでしょう。

また、曲線の下の面積は総放射量と関係し、温度が高いほど大きくなります。

ピークの移動はウィーンの変位則、総放射量の増加はステファン ボルツマンの法則、曲線全体の形はプランクの放射法則と結び付けて整理することが大切です。

太陽、白熱電球、赤熱した金属、人体からの赤外線、恒星の色まで、黒体放射は多くの現象を理解する土台になります。

グラフを見る際は、ピークの位置、高さ、曲線全体の面積という三つの視点を意識してみてください。
